| Ürün adı: | DTH Çekiç | serisi: | NUMA 100, NUMA 120, NUMA 125 Serisi |
|---|---|---|---|
| Boyutu: | 225 mm, 275 mm | Türü: | Ayak Valfli, Ayak Valfli |
| Kullanımı: | Tünel, madencilik, taş ocağı, su kuyusu | Renk: | Yeşil, Siyah, Turuncu, Mavi, Altın vb |
| Vurgulamak: | delik çekiç,Delik çekiç |
||

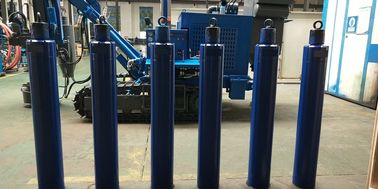

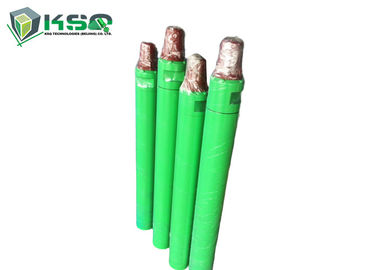

NUMA Serisi DTH çekiç Uzun Ömürlü Yüksek Basınç
Özellikler:
1. Basit ve makul tasarım, montajı kolay ve montajı kolay, düşük sorun oranı.
2. Düşük hava tüketimi, düzgün delme, maksimum darbe gücü, yüksek penetrasyon oranı.
3. En zorlu çalışma koşullarında en uzun kullanım ömrünü sağlamak için tüm çekiç parçaları ile çoklu hassas ısıl işlem.
Ayak Valfli Yüksek Hava Basıncı DTH Çekiçlerinin Özellikleri:
Ayak valfli valveless yüksek hava basıncı DTH çekiç türüdür. Aşağıdaki avantajlara sahiptir:
Ana özellikler aşağıdaki gibidir:
1. Valveless hava dağılımı, daha güvenilir.
2. Pistonun basit tasarımı. Uzun ömür.
3. Daha verimli enerji transferi, daha hızlı delme hızı, düşük hava tüketimi ve daha düşük yağ tüketimi.
4. Daha az iç parça, basit yapı, uzun ömür, tüm parçaların ısıl işlem görmesi nedeniyle daha az arıza ve bakımı kolaydır.
5. Sökmesi kolaydır, çünkü üst alt, tahrik aynası ve dış silindir birden fazla basamak dişine bağlıdır.
NUMA Serisi Yüksek Hava Basıncı DTH Çekiç Ayak Valfli Özellikler:
| Yüksek Basınçlı DTH Çekici Ayak Valfı - NUMA Serisi DTH Çekiç | |||
| Açıklama | Ağırlık (kg) | ||
| N100 | N120 | N125 | |
| 1. Top alt | 59.00 | 70,00 | 70,00 |
| 2. Üst Alt O-ringi | 0.03 | 0.04 | 0.04 |
| 3. koparma halkası | 0.40 | 0.80 | 0.80 |
| 4. Çek Valf | 1.60 | 3.00 | 3.00 |
| 5. bahar | 0.30 | 0.10 | 0.10 |
| 6. Sıkıştırma Tamponu | 0,60 | 1.00 | 1.00 |
| 7. Hava Dağıtıcısı | 11.50 | 20.00 | 20.00 |
| 8. İç silindir | 11.00 | 23.00 | 23.00 |
| 9. Piston | 62.00 | 125,00 | 125,00 |
| 10. Dış Silindir | 112,00 | 170.00 | 170.00 |
| 11. Kılavuzlu Kol | - | 18.00 | - |
| 12. Durdurma Halkasının O-halkası | 0.03 | 0.04 | 0.01 |
| 13. Durdurma Halkası | 1.50 | 4.50 | 4.00 |
| 14. Breakout Yüzük | 0.40 | 0.80 | 0.80 |
| 15. Sürücü Chuck | 26,00 | 49.00 | 45.00 |
| 16. Matkap Ucu | 115,00 | 120.00 | 175.00 |
| Teknik veri | |||
| model | N100 | N120 | N125 |
| Uzunluk (Bitsiz) | 1510mm | 1900mm | 1900mm |
| Ağırlık (Bitsiz) | 288.00kg | 485.00kg | 480.00kg |
| Dış çapı | φ226mm | φ275mm | φ275mm |
| Bit şaft | NUMA100 | NUMA120 | NUMA125 |
| Delik aralığı | φ254 - φ311 mm | φ305- φ445mm | φ305- φ445mm |
| Bağlantı iplik | API 4 1/2 '' Reg, API 6 5/8 '' Reg | API 6 5/8 '' Reg | API 6 5/8 '' Reg |
| Çalışma basıncı | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa |
| 17 Bar'da Darbe Hızı | 18Hz | 16Hz | 16Hz |
| Önerilen Dönme Hızı | 15 - 25 dev / dak | 15 - 25 dev / dak | 15 - 25 dev / dak |
| Hava tüketimi | 1.0Mpa: 22 m³ / dak | 1.0Mpa: 30 m³ / dak | 1.0Mpa: 30 m³ / dak |
| 1.8Mpa: 45 m³ / dak | 1.8Mpa: 56 m³ / dak | 1.8Mpa: 56 m³ / dak | |
| 2.4Mpa: 60 m³ / dak | 2.4Mpa: 78 m³ / dak | 2.4Mpa: 78 m³ / dak | |
Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiçlerinin Özellikleri:
Ayak vanası olmayan yüksek basınçlı bir DTH kırıcıdır ve en yeni tasarımımızdır. Aynı zamanda dünyanın en gelişmiş DTH çekiçlerinden biridir.
Aşağıdaki avantajlara sahiptir:
1. Ayak valfi kırılması ve genleşme ve büzülme sıkıntısı dışında.
2. Düşük enerji tüketimi ve daha yüksek darbe frekansı. Delme hızı, ayak vanasına göre% 15-30 daha yüksektir.
3. Basit yapı, güvenilir parçalar, uzun ömür, kolay ve ucuz bakım.
4. Düşük hava ve yağ tüketimi. Yağ tüketimi, ayak valfi ile olandan yaklaşık% 10 daha düşüktür.
NUMA Serisi Yüksek Hava Basıncı DTH Çekiç Ayak Valfı Olmadan Özellikler:
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - N Serisi DTH Çekiç | |||
| Açıklama | Ağırlık (kg) | ||
| N100A | N120A | N125A | |
| 1. Top alt | 59.00 | 70,00 | 70,00 |
| 2. Üst Alt O-ringi | 0.03 | 0.04 | 0.04 |
| 3. koparma halkası | 0.50 | 0.80 | 0.80 |
| 4. Çek Valf | 1.40 | 2.00 | 2.00 |
| 5. bahar | 0.30 | 0.10 | 0.10 |
| 6. Hava Dağıtıcısı | 10.50 | 16,00 | 16,00 |
| 7. İç silindir | 12.50 | 25.00 | 25.00 |
| 8. Piston | 77.00 | 113,00 | 113,00 |
| 9. Dış Silindir | 110.00 | 170.00 | 170.00 |
| 10. Kılavuz manşon | 4.50 | 25.00 | 23.00 |
| 11. Durdurma Halkasının O-halkası | 0.02 | 0.01 | 0.01 |
| 12. Durdurma Halkası | 1.90 | 4.50 | 4.00 |
| 13. Breakout Yüzük | 0.50 | 0.80 | 0.80 |
| 14. Sürücü Chuck | 25.50 | 48,00 | 45.00 |
| 15. Matkap Ucu | 106,00 | 164.00 | 175.00 |
| Teknik veri | |||
| model | N100A | N120A | N125A |
| Uzunluk (Bitsiz) | 1545mm | 1880mm | 1880mm |
| Ağırlık (Bitsiz) | 305.00kg | 475.00kg | 470.00kg |
| Dış çapı | φ226mm | φ275mm | φ275mm |
| Bit şaft | NUMA100 | NUMA120 | NUMA125 |
| Delik aralığı | φ254 - φ311 mm | φ305- φ445mm | φ305- φ445mm |
| Bağlantı iplik | API 4 1/2 '' Reg, API 5 1/2 '' Reg | API 5 1/2 '' Reg, API 6 5/8 '' Reg | API 5 1/2 '' Reg, API 6 5/8 '' Reg |
| Çalışma basıncı | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa | 2,0 - 3,5 Mpa |
| 17 Bar'da Darbe Hızı | 20Hz | 20Hz | 20Hz |
| Önerilen Dönme Hızı | 15 - 25 dev / dak | 15 - 25 dev / dak | 15 - 25 dev / dak |
| Hava tüketimi | 1.0Mpa: 22 m³ / dak | 1.0Mpa: 28 m³ / dak | 1.0Mpa: 28 m³ / dak |
| 1.8Mpa: 40 m³ / dak | 1.8Mpa: 50 m³ / dak | 1.8Mpa: 50 m³ / dak | |
| 2.4Mpa: 65 m³ / dak | 2.4Mpa: 71 m³ / dak | 2.4Mpa: 71 m³ / dak | |
