| ad: | Matkap uçlu ankraj cıvatası | Kapasite: | 200KN-8000KN |
|---|---|---|---|
| tip: | Ankraj Cıvatası, Matkap Çapa | Çap: | 25 mm - 130 mm |
| renk: | Müşterilere göre | Matkap Ucu Çapı: | 51mm |
| Vurgulamak: | çelik ankraj cıvataları,kendinden delme ankrajları |
||

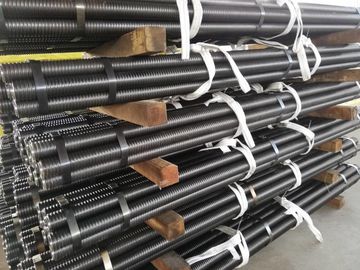

Çapı 51mm Matkap Ucu ile R32 Matkap Ankraj Cıvataları
Çapa cıvata
Ankraj cıvatası, yapıları veya jeoteknik yükü sabit bir kaya oluşumlarına aktaran bir çubuk anlamına gelir,
çubuk, matkap ucu, kaplin, plaka, enjeksiyon tapası ve somundan oluşur.Tünel açmada yaygın olarak kullanılmaktadır,
madencilik, şev stabilizasyonu, tünel hastalıkları arıtma ve yeraltı işlerinin çatı desteği.İçin
gevşek zemin (kil, kum gevrek vb.) İçi boş ankraj çubuğu, yüksek mukavemetli dikişsiz borudan yapılmıştır.
İçi Boş Derz Ankraj Cıvatasının Özellikleri:
İçi boş tasarım, enjeksiyon tüpü işlevini uygulayın, geleneksel enjeksiyon sırasında harç kaybını önleyin
tüp dışarı çekildi. Doldurma dolu ve proje kalitesini artırmak için basınçlı enjeksiyon elde edebilir.
Merkez iyidir, mortor cıvata gövdesini birbirine sarabilir, böylece korozyonun oluşmasını önleyebilir
vadeli destekleyici amaçlar.
Dişlerin yerinde işlenmesi olmadan kolay kurulum.Bir plaka, somun kolayca monte edilebilir.
Selt-Delme Ankraj Cıvatası Açıklama
Delme, enjeksiyon ve ankraj gövdelerini bir bütün olarak yapabilir.
Geniş bir spesifikasyona sahiptir.Çap: 25-130mm.
Qucik ve kolay yapım, yüksek verim.
Kullanılmamış çevredeki kayalar.
Çapa cıvata
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Dış çap (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
İç çap (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
Nihai yük kapasite (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
verim yükü kapasite (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Gerilme direnci, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Akma dayanımı, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Ağırlık (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
İplik tipi (sol taraf) |
ISO10208 |
ISO1720 |
MAIT76 Standardı |
|||||
|
Çelik sınıfı |
En10083-1 En10083-1(Alaşımlı yapı çeliği) |
|||||||
|
Karbon çeliği ile karşılaştırıldığında, alaşımlı yapı çeliği, yüksek korozyon önleyici kapasiteye ve yüksek mekanik özelliklere sahiptir. |
||||||||
Ankraj Plakası
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Boyut (mm) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
|
Kalınlık (mm) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
|
Delik çapı (mm) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
|
Ağırlık (KG/PC) |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
|
Geometri ile soğuk deforme |
||||||||

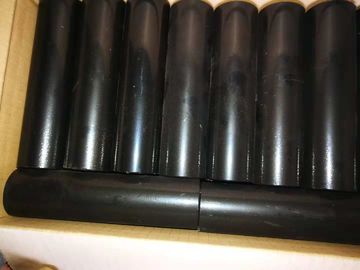

Ankraj Kaplin
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Dış çap (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| uzunluk (mm) | 120 | 145 | 160veya190 | 180 | 180 | 200 | 200 | 200 |
| Ağırlık | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| İşlenmiş çelik kaplin orta durdurma | ||||||||
Matkap ucu
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| çap (mm) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
Sertleştirilmiş çapraz uç (ESKİ) |
Küçük kayalar ile gevşek ila orta yoğun durum için sertleştirilmiş çapraz uç. | |||||||
|
Tungsten çapraz bit (EXX) |
Katyonlar için yumuşak ila orta kaya için TC çapraz bit | |||||||
|
Sertleştirilmiş düğme biti (ES) |
Kayalar içeren konsolide olmayan kayalar için sertleştirilmiş buton ucu. | |||||||
|
Tungsten karbon düğme biti (ESS) |
Formasyonlar için orta kaya için TC ekleri olan düğme biti. | |||||||
|
Sertleştirilmiş kemer ucu (EC) |
Sertleşmemiş zemin için optimize edilmiş geometriye sahip sertleştirilmiş matkap ucu küçük kayalar ile. |
|||||||
|
Tungsten karbon kemer ucu (ECC) |
Yumuşak ila orta kaya oluşumları için optimize edilmiş geometriye sahip TC matkap ucu. | |||||||
|
Sertleştirilmiş damla merkezi biti (EY) |
Gevşek ila orta yoğun zemin koşulları için sertleştirilmiş çapraz uç | |||||||
|
TC bırakma merkezi biti (EY) |
Yumuşak ila orta kaya oluşumları için TC matkap ucu. | |||||||
|
kil bit döküm (EW) |
Çok yumuşaktan yumuşağa kadar optimize edilmiş geometriye sahip döküm kil biti. | |||||||
| İşlenmiş çelik uç veya Gövde çelik uç | ||||||||

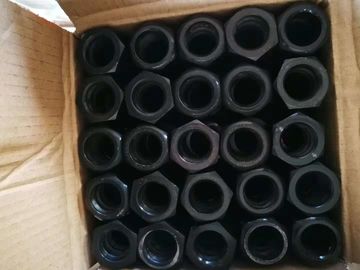

Ankraj Somunu
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Anahtar boyutu (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| uzunluk (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| Ağırlık (kg/adet) | 0.25 | 0.35 | 0.35 | 0,5 | 1.55 | 1.55 | 3.6 | 3.6 |
|
İşlenmiş çelik somun veya döküm çelik somun |
||||||||
T-Dişli Ankraj Cıvatası Teknik Verileri
|
Bar Tipi |
Dış çap (mm) |
İçeri Çap (mm) |
Enine kesit (mm2) |
Nihai Yük KN |
Teslim olmak Puan KN |
Ağırlık (kg/m) |
İplik Sol/ Sağ el |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Kaldır veya sağ |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Kaldır veya sağ |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Kaldır veya sağ |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Kaldır veya sağ |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Kaldır veya sağ |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Kaldır veya sağ |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Kaldır veya sağ |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Kaldır veya sağ |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Kaldır veya sağ |
