Menşe yeri: | Çin |
Marka adı: | MIROC DTH Rock Drilling Tools |
Sertifika: | API |
Model numarası: | QL Serisi DTH Çekiç |
Min sipariş miktarı: | 1 Adet DTH Çekiç |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Ahşap kutu |
Teslim süresi: | 10-15 gün |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | Aylık 20000 adet |
Ürün adı: | DTH Çekiç | serisi: | QL Serisi |
---|---|---|---|
Bit şaft: | QL4 QL5 QL6 QL8 | Iplik: | API 3 1/2 '' Reg, API 2 7/8 '' Kayıt, API 2 7/8 '' IF |
Çapı: | 99mm-180mm | Uzunluğu: | 1097mm-1465mm |
Vurgulamak: | down the hole drilling tools,Delik çekiç |

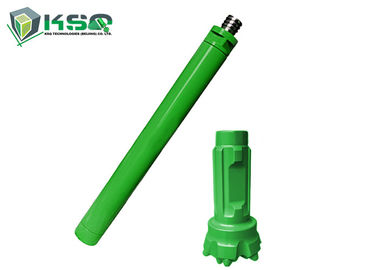

Yüksek Performanslı QL Serisi DTH Çekiçler
DTH Çekiç Modeli:
4 '' - QL4 DTH Çekiç
5 '' - QL5 DTH Çekiç
6 '' - QL6 DTH Çekiç
8 '' - QL8 DTH Çekiç
QL (QL4 QL5 QL6 QL8) Seri DTH Çekiç Yapısı ve Özellikleri:
Açıklama | Ağırlık (kg) | |||
QL4 | QL5 | QL6 | QL8 | |
1. Top alt | 6.50 | 15.00 | 20.00 | 41.00 |
2. Üst Alt O-ringi | 0.01 | 0.02 | 0.02 | 0.02 |
3. koparma halkası | - | - | - | 0.30 |
4. Çek Valf | 0.42 | 1.00 | 1.00 | 1.50 |
5. bahar | 0.04 | 0.10 | 0.10 | 0.10 |
6. Sıkıştırma Tamponu | 0.04 | 0.10 | 0.10 | 0.42 |
7. Hava Dağıtıcısı | 2.20 | 3.50 | 6.00 | 13.00 |
8. İç silindir | 2.30 | 4.20 | 5.00 | 8.60 |
9. Piston | 9.00 | 19,00 | 23.50 | 41.00 |
10. Dış Silindir | 16.50 | 24.60 | 31.00 | 60,00 |
11. Kılavuzlu Kol | - | 0.90 | 1.00 | 2.20 |
12. Durdurma Halkasının O-halkası | 0.01 | 0.01 | 0.02 | 0.02 |
13. Durdurma Halkası | 0.30 | 0.40 | 0,60 | 1.20 |
14. Breakout Yüzük | - | - | - | 0.30 |
15. Sürücü Chuck | 3.00 | 4.60 | 5.40 | 12.00 |
16. Matkap Ucu | 9.50 | 15.50 | 24.60 | 35,00 |
QL (QL4 QL5 QL6 QL8) Seri DTH Çekiç Teknik Parametre
Teknik veri | ||||
model | QL4 | QL5 | QL6 | QL8 |
Uzunluk (Bitsiz) | 1097mm | 1156mm | 1212mm | 1465mm |
Ağırlık (Bitsiz) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
Dış çapı | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
Bit şaft | QL4 | QL5 | QL6 | QL8 |
Delik aralığı | φ110 - φ135mm | φ135- φ155 mm | φ155 - 90190mm | φ195 - φ254mm |
Bağlantı iplik | API 2 3/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Reg | API 3 1/2 '' Reg, API 2 7/8 '' Kayıt, API 2 7/8 '' IF | API 4 1/2 '' Reg |
Çalışma basıncı | 1,2 - 2,0 Mpa | 1,3 - 2,3 Mpa | 1,5 - 2,5 Mpa | 1,5 - 3,0 Mpa |
17 Bar'da Darbe Hızı | 27HZ | 25Hz | 23Hz | 20Hz |
Önerilen Dönme Hızı | 25 - 40 dev / dak | 25 - 40 dev / dak | 20 - 30 dev / dak | 15 - 25 dev / dak |
Hava tüketimi | 1.0Mpa: 6 m³ / dak | 1.0Mpa: 9 m³ / dak | 1.0Mpa: 10 m³ / dak | 1.0Mpa: 15 m³ / dak |
1.8Mpa: 10 m³ / dak | 1.8Mpa: 15 m³ / dak | 1.8Mpa: 20 m³ / dak | 1.8Mpa: 26 m³ / dak | |
2.4Mpa: 15 m³ / dak | 2.4Mpa: 23 m³ / dak | 2.4Mpa: 28.5 m³ / dak | 2.4Mpa: 34 m³ / dak |
Ayak Valfli Yüksek Hava Basıncı DTH Çekiçlerinin Özellikleri:
Ayak valfli valveless yüksek hava basıncı DTH çekiç türüdür.
Valveless hava dağıtım çekiç, hava dağıtım daha güvenilir.
İyi deniz kabiliyeti, su yok ve suya çekiçle giren kesimler delme var.
QL Serisi DTH Çekiçlerin Özellikleri:
1. Valveless hava dağılımı, daha güvenilir.
2. Pistonun basit tasarımı. Uzun ömür.
3. Daha verimli enerji transferi, daha hızlı delme hızı, düşük hava tüketimi ve daha düşük yağ tüketimi.
4. Daha az iç parça, basit yapı, uzun ömür, tüm parçaların ısıl işlem görmesi nedeniyle daha az arıza ve bakımı kolaydır.
5. Sökmesi kolaydır, çünkü üst alt, tahrik aynası ve dış silindir birden fazla basamak dişine bağlıdır.
QL Serisi DTH Çekiçlerin Avantajları:
1. Basit ve makul tasarım, montajı kolay ve montajı kolay, düşük sorun oranı.
2. Düşük hava tüketimi, düzgün delme, maksimum darbe gücü, yüksek penetrasyon oranı.
3. En zorlu çalışma koşullarında uzun ömür sağlamak için tüm çekiç parçaları ile çoklu hassas ısıl işlem.
Uygulamalar
Tüm çalışma koşullarında kullanılabilir, aşırı yük ve su kuyusu sondaj projelerinde yüksek performans
Kaya Delme Aletleri Markası MIROC®
KSQ Technologies (Beijing) Co.Ltd. Firmasının MIROC® Kaya Delme Aletleri ürün yelpazesi. yılların ileri mühendislik, hassas üretim ve yüksek kaliteli malzemelerin kullanılmasına adanmışlığının sonucudur.
MIROC® Kaya Delme Aletleri, dünya çapındaki madencilik, inşaat, tünel açma ve taş ocağı projeleriyle ilgili birçok sondaj uzmanı tarafından kullanılmaktadır.
MIROC® Kaya Delme Araçları şunları içerir:
şirket
KSQ Technologies (Beijing) Co. Ltd. , geliştirme, üretim ve uygulamada olağanüstü teknik bilgi sağlar. Şirket, kaya delme aksesuarları için yüksek kaliteli çelik ve tungsten karbür kesici uçlar sağlamak için ileri üretim süreçleri benimsemiştir. Personeli, müşterilerin ihtiyaç duyabileceklerini anlar ve iş için doğru delme araçlarını önerecek hizmet becerilerine sahiptir.
Tecrübeli ürün geliştiricileri aynı zamanda özel aletler de yaratabilirler. Ayrıca, şirketin geliştirme ekibi her yıl yenilikçi ürünler sunar - sahada titizlikle test edilmiş ve sektörün beklentilerinin ötesinde performans gösterdiği kanıtlanmış aletler.
İlgili kişi: Mr. Yingkai Zhang
Tel: +86 18501231988
