Menşe yeri: | Çin |
Marka adı: | MIROC DTH Rock Drilling Tools |
Sertifika: | API |
Model numarası: | DHD ve COP Serisi DTH Ayak Valfsiz Çekiç |
Min sipariş miktarı: | 1 Adet DTH Çekiç |
---|---|
Fiyat: | Negotiation |
Ambalaj bilgileri: | Ahşap kutu |
Teslim süresi: | 10-15 gün |
Yetenek temini: | Aylık 20000 adet |
Ürün adı: | DTH Çekiç | serisi: | DHD ve COP Serisi |
---|---|---|---|
Bit şaft: | DHD3.5 COP44 / DHD340 COP54 / DHD350R DHD350Q COP64 / DHD360 COP84 / DHD380 DHD1120 | Türü: | Ayak Valfı Olmadan |
Çalışma basıncı: | 1.0Mpa - 2.3Mpa | Renk: | Yeşil, siyah, turuncu, mavi, altın vb |
Vurgulamak: | down the hole drilling tools,Delik çekiç |

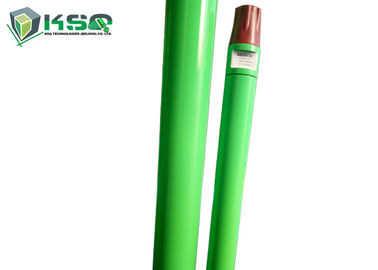

Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - COP / DHD Serisi DTH Çekiç
DTH Çekiç Modeli:
3 '' - IR 3.5 DTH Çekiç
COP Serisi DTH Çekiç
4 '' - COP44 DTH Çekiç
5 '' - COP54 DTH Çekiç
6 '' - COP64 DTH Çekiç
8 '' - COP84 DTH Çekiç
DHD Serisi DTH Çekiç
4 '' - DHD340 DTH Çekiç
5 '' - DHD350 DTH Çekiç
6 '' - DHD360 DTH Çekiç
8 '' - DHD380 DTH Çekiç
12 '' - DHD1120 DTH Çekiç
DHD ve COP Serisi DTH Ayak Valfsiz Çekiç Yapısı ve Özellikleri:
Açıklama | Ağırlık (kg) | ||||
IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R | |
1. Top alt | 4.20 | 6.50 | 6.00 | 13.70 | 13.30 |
2. Üst Alt O-ringi | 0.01 | 0.01 | 0.01 | 0.015 | 0.015 |
3. koparma halkası | - | - | - | - | - |
4. Çek Valf | 0.20 | 0.35 | 0.30 | 0.70 | 0.70 |
5. bahar | 0.02 | 0.05 | 0.05 | 0.10 | 0.10 |
6. Hava Dağıtıcısı | 0.80 | 1.50 | 1.30 | 2.00 | 1.90 |
7. İç silindir | 1.30 | 2.10 | 1.90 | 2.80 | 2.70 |
8. Piston | 5.50 | 8.50 | 7.80 | 15.00 | 14.50 |
9. Dış Silindir | 9.50 | 15.20 | 14.60 | 24.00 | 23.00 |
10. Kılavuz manşon | 1.00 | 1.30 | 1.20 | 2.60 | 2.50 |
11. Durdurma Halkasının O-halkası | 0.05 | 0.01 | 0.005 | 0.01 | 0.01 |
12. Durdurma Halkası | 0.15 | 0.30 | 0.20 | 0.50 | 0.50 |
13. Breakout Yüzük | - | - | - | - | - |
14. Sürücü Chuck | 1.90 | 3.40 | 3.40 | 6.50 | 6.20 |
15. Matkap Ucu | 5.00 | 9.00 | 8.50 | 16,00 | 15.50 |
Açıklama | Ağırlık (kg) | ||||
DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 | |
1. Top alt | 13.70 | 20.00 | 23.00 | 34.00 | 70,00 |
2. Üst Alt O-ringi | 0.015 | 0.02 | 0.015 | 0.015 | 0.040 |
3. koparma halkası | - | - | - | 0.30 | 0.80 |
4. Çek Valf | 0.70 | 0.70 | 0.70 | 1.20 | 2.00 |
5. bahar | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 |
6. Hava Dağıtıcısı | 2.00 | 3.50 | 4.50 | 6.00 | 16,00 |
7. İç silindir | 2.80 | 4.20 | 6.50 | 6.50 | 25.00 |
8. Piston | 15.00 | 23.00 | 28.00 | 42.50 | 113,00 |
9. Dış Silindir | 25.00 | 31.50 | 40.00 | 60,00 | 173,00 |
10. Kılavuz manşon | 3.20 | 6.50 | 7.50 | 5.30 | 24.00 |
11. Durdurma Halkasının O-halkası | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
12. Durdurma Halkası | 0.50 | 0,60 | 0.80 | 1.20 | 4.00 |
13. Breakout Yüzük | - | - | - | 0.30 | 0.80 |
14. Sürücü Chuck | 4.00 | 6.00 | 8.00 | 17.50 | 46.00 |
15. Matkap Ucu | 15.90 | 26,00 | 28.50 | 40.00 | 140,00 |
DHD ve COP Serisi DTH Ayak Valfsiz Çekiç Teknik Parametreler
Teknik veri | |||||
model | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
Uzunluk (Bitsiz) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
Ağırlık (Bitsiz) | 25.00kg | 43.20kg | 37.00kg | 69.00kg | 66.00kg |
Dış çapı | φ82mm | φ99mm | φ92mm | φ126mm | φ116mm |
Bit şaft | IR3.5 | COP44 / DHD340 | COP44 / DHD340 | COP54 / DHD350R | COP54 / DHD350R |
Delik aralığı | φ90 - φ115 mm | φ110 - φ135mm | φ105 - 20120mm | φ135 - φ155 mm | φ127 - φ145 mm |
Bağlantı iplik | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg | API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF | API 2 3/8 '' Kayıtlı, API 3 1/2 '' Kayıtlı, API 2 7/8 '' Kayıtlı |
Çalışma basıncı | 1,0 - 1,5 Mpa | 1,2 - 2,0 Mpa | 1,2 - 2,0 Mpa | 1,3 - 2,3 Mpa | 1,3 - 2,3 Mpa |
17 Bar'da Darbe Hızı | 25Hz | 30HZ | 30HZ | 28Hz | 28Hz |
Önerilen Dönme Hızı | 25 - 40 dev / dak | 22 - 35 dev / dak | 25 - 40 dev / dak | 20 - 35 dev / dak | 20 - 35 dev / dak |
Hava tüketimi | 1.0Mpa: 3.8 m³ / dak | 1.0Mpa: 6 m³ / dak | 1.8Mpa: 8 m³ / dak | 1.0Mpa: 7 m³ / dak | 1.0Mpa: 7 m³ / dak |
1.5Mpa: 7.5 m³ / dak | 1.8Mpa: 10 m³ / dak | 2.4Mpa: 13 m³ / dak | 1.8Mpa: 14 m³ / dak | 1.8Mpa: 13.5 m³ / dak | |
2.4Mpa: 15 m³ / dak | 2.4Mpa: 19 m³ / dak | 2.4Mpa: 18 m³ / dak |
Teknik veri | |||||
model | DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
Uzunluk (Bitsiz) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
Ağırlık (Bitsiz) | 68.00kg | 98.00kg | 120.00kg | 175.00kg | 474.00kg |
Dış çapı | φ126mm | φ142mm, φ146mm | φ165mm | φ180mm, φ185mm | φ275mm |
Bit şaft | ND55C / DHD350Q | COP64 / DHD360 | COP64 / DHD360 | COP84 / DHD380 | DHD1120 |
Delik aralığı | φ135 - φ155 mm | φ155 - φ203 mm | φ175 - 16216 mm | φ195 - φ254mm | φ305 - 45445mm |
Bağlantı iplik | API 2 3/8 '' Kayıtlı, API 3 1/2 '' Kayıtlı, API 2 7/8 '' Kayıtlı | API 3 1/2 '' Reg | API 3 1/2 '' Reg | API 4 1/2 '' Reg | API 6 5/8 '' Reg |
Çalışma basıncı | 1,3 - 2,3 Mpa | 1,5 - 3,0 Mpa | 1,5 - 3,0 Mpa | 1,5 - 3,0 Mpa | 2,0 - 3,5 Mpa |
17 Bar'da Darbe Hızı | 28Hz | 25Hz | 23Hz | 22Hz | 20Hz |
Önerilen Dönme Hızı | 20 - 35 dev / dak | 20 - 30 dev / dak | 20 - 30 dev / dak | 15 - 25 dev / dak | 15 - 25 dev / dak |
Hava tüketimi | 1.0Mpa: 8 m³ / dak | 1.0Mpa: 9 m³ / dak | 1.0Mpa: 11 m³ / dak | 1.0Mpa: 12 m³ / dak | 1.0Mpa: 28 m³ / dak |
1.8Mpa: 14 m³ / dak | 1.8Mpa: 18 m³ / dak | 1.8Mpa: 20 m³ / dak | 1.8Mpa: 22 m³ / dak | 1.8Mpa: 50 m³ / dak | |
2.4Mpa: 19 m³ / dak | 2,4Mpa: 26 m³ / dak | 2.4Mpa: 28 m³ / dak | 2.4Mpa: 28 m³ / dak | 2.4Mpa: 71 m³ / dak |
Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiçlerinin Özellikleri:
Ayak vanası olmayan yüksek basınçlı bir DTH kırıcıdır ve en yeni tasarımımızdır. Aynı zamanda dünyanın en gelişmiş DTH çekiçlerinden biridir.
Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiçleri Avantajları:
1. Ayak valfi kırılması ve genleşme ve büzülme sıkıntısı dışında.
2. Düşük enerji tüketimi ve daha yüksek darbe frekansı.
Delme hızı, ayak vanasına göre% 15-30 daha yüksektir.
3. Basit yapı, güvenilir parçalar, uzun ömür, kolay ve ucuz bakım.
4. Düşük hava ve yağ tüketimi. Yağ tüketimi, ayak valfi ile olandan yaklaşık% 10 daha düşüktür.
DHD ve COP Serisi DTH Çekiçlerin Özellikleri:
1. Valveless hava dağılımı, daha güvenilir.
2. Pistonun basit tasarımı. Uzun ömür.
3. Daha verimli enerji transferi, daha hızlı delme hızı, düşük hava tüketimi ve daha düşük yağ tüketimi.
4. Daha az iç parça, basit yapı, uzun ömür, tüm parçaların ısıl işlem görmesi nedeniyle daha az arıza ve bakımı kolaydır.
5. Sökmesi kolaydır, çünkü üst alt, tahrik aynası ve dış silindir birden fazla basamak dişine bağlıdır.
DHD / COP Serisi DTH Çekiçler Avantajları:
1. Basit ve makul tasarım, montajı kolay ve montajı kolay, düşük sorun oranı.
2. Düşük hava tüketimi, düzgün delme, maksimum darbe gücü, yüksek penetrasyon oranı.
3. En zorlu çalışma koşullarında uzun ömür sağlamak için tüm çekiç parçaları ile çoklu hassas ısıl işlem.
Uygulamalar
Tüm çalışma koşullarında kullanılabilir, aşırı yük ve su kuyusu sondaj projelerinde yüksek performans
Kaya Delme Aletleri Markası MIROC®
KSQ Technologies (Beijing) Co.Ltd. Firmasının MIROC® Kaya Delme Aletleri ürün yelpazesi. yılların ileri mühendislik, hassas üretim ve yüksek kaliteli malzemelerin kullanılmasına adanmışlığının sonucudur.
MIROC® Kaya Delme Aletleri, dünya çapındaki madencilik, inşaat, tünel açma ve taş ocağı projeleriyle ilgili birçok sondaj uzmanı tarafından kullanılmaktadır.
MIROC® Kaya Delme Araçları şunları içerir:
şirket
KSQ Technologies (Beijing) Co. Ltd. , geliştirme, üretim ve uygulamada olağanüstü teknik bilgi sağlar. Şirket, kaya delme aksesuarları için yüksek kaliteli çelik ve tungsten karbür kesici uçlar sağlamak için ileri üretim süreçleri benimsemiştir. Personeli, müşterilerin ihtiyaç duyabileceklerini anlar ve iş için doğru delme araçlarını önerecek hizmet becerilerine sahiptir.
Tecrübeli ürün geliştiricileri aynı zamanda özel aletler de yaratabilirler. Ayrıca, şirketin geliştirme ekibi her yıl yenilikçi ürünler sunmaktadır - sahada titizlikle test edilmiş ve sektörün beklentilerinin ötesinde performans gösterdiği kanıtlanmış araçlar.
