| Menşe yeri: | Çin |
| Marka adı: | MIROC |
| Sertifika: | API |
| Model numarası: | DTH Çekiç |
| Min sipariş miktarı: | 1 Adet DTH Çekiç |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Karton kutu veya ahşap kutu |
| Teslim süresi: | 25 gün |
| Yetenek temini: | Aylık 20000 adet |
| Adı: | DTH Çekiç | serisi: | CIR, BR, COP, DHD, MİSYON, QL, SD, NUMA |
|---|---|---|---|
| Boyutu: | 3 '', 3.5 '', 4 '', 5 '', 6 '', 8 '', 10 '', | Türü: | Ayak Valfli, Ayak Valfli |
| Kullanımı: | Tünel, madencilik, taş ocağı, su kuyusu | Renk: | Yeşil, Siyah, Turuncu, Mavi, Altın |
| Vurgulamak: | down the hole drilling tools,Delik çekiç |
||
Yüksek Hava Basıncı 4 "DTH Çekiçler ve bitler SD4 / QL40 / DHD340 / M40
DTH çekiçlerinde, kaya delme ucu, kaya delme pistonunun doğrudan vurduğu sapın bir devamıdır. Piston matkap ucu ile doğrudan temas ettiğinden, çok az enerji kaybedilir. Bu, DTH çekiçlerine delik uzunluğundan bağımsız olarak neredeyse sabit bir penetrasyon oranı verir.
Temel bilgi
| Öğeler | Yedek Parçalar |
| 1 | Üst alt |
| 2 | Üst alt o-halkası |
| 3 | Koparma halkası |
| 4 | Çek Valf |
| 5 | bahar |
| 6 | Sıkıştırma Tamponu |
| 7 | Hava dağıtıcısı |
| 8 | İç silindir |
| 9 | Piston |
| 10 | Dış silindir |
| 11 | Kılavuz kol |
| 12 | Durdurma halkasının o-halkası |
| 13 | Durdurma halkası |
| 14 | Koparma halkası |
| 15 | Sürücü öbeği |
| 16 | Matkap ucu |

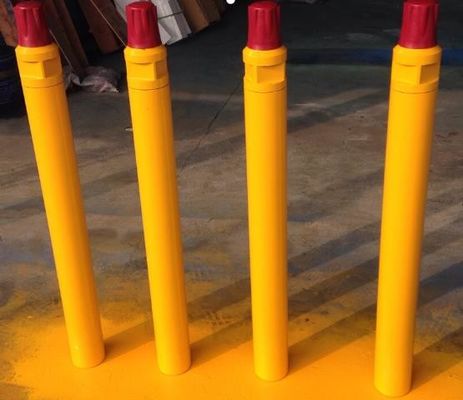

Fotoğraflar
QL40 Çekiç Şartname
| Delme Çapı (mm) | Çekiç Uzunluğu (mm) | Dış Çap (mm) | Ağırlık (kg) | ||||
| φ110-φ135 | 1097 (bit olmadan) | 99 | 41 (bit olmadan) | ||||
| Çalışma basıncı (mpa) | Hava Tüketimi (m³ / dak) | ||||||
| 1,2-2,0 | 1.0Mpa: 6m³ / dak | 1.8Mpa: 10m³ / dak | 2.4Mpa: 15m³ / dak | ||||
| Darbe oranı 17 barda | Bağlantı çubuk iplik | Önerilen Dönme Hızı | Bit şaft | ||||
| 27HZ | API 2-3 / 8 '' Kayıt | 25-40 dev / dak. | QL40 | ||||
DHD340 Çekiç Şartname
| Delme Çapı (mm) | Çekiç Uzunluğu (mm) | Dış Çap (mm) | Ağırlık (kg) | ||||
| φ108-φ130 | 881 (bit olmadan) | φ99 | 38 | ||||
| Çalışma basıncı (bar) | Hava Tüketimi (m³ / dak) | ||||||
| 8,0-30,0 | 10 bar: 5 | 18bar: 10,2 | 24 bar: 15 | ||||
| Bağlantı çubuk iplik | Bit şaft | ||||||
| API 2-3 / 8 ”Kayıtlı | DHD340A (Ayak Valfli) | ||||||
tip | model | uzunluk (mm) | Ağırlık (kilogram) | Dış Çap (mm) | Delik aralığı (mm) |
3,5 inç | DHD3.5 | 930 | 25 | Φ82 | Φ90-110 |
4 inç | DHD340 | 1030 | 39 | Φ99 | Φ110-135 |
SD4 | 1084 | 40.5 | Φ99 | ||
QL40 | 1097 | 41 | Φ99 | ||
Mission40 | 1005 | 40 | Φ99 | ||
5 inç | DHD350 | 1214 | 76.5 | Φ125 | Φ135-155 |
SD5 | 1175 | 72.5 | Φ125 | ||
QL50 | 1147 | 73 | Φ125 | ||
Mission50 | 1110 | 68.5 | Φ125 | ||
6 inç | DHD360 | 1248 | 100 | Φ142 | Φ155-190 |
SD6 | 1261 | 100 | Φ142 | ||
QL60 | 1212 | 95 | Φ146 | ||
Mission60 | 1161 | 90 | Φ146 | ||
8 inç | D85 | 1492 | 188 | Φ180 | Φ195-254 |
SD8 | 1463 | 192 | Φ180 | ||
QL80 | 1465 | 182 | Φ180 | ||
Mission80 | 1338 | 176 | Φ180 | ||
10 inç | SD10 | 1502 | 290 | Φ226 | Φ254-311 |
NUMA100 | 1510 | 288 | Φ226 | ||
12 inç | DHD1120 | Tüm isteklerinize göre dizayn edilebilir! | |||
Numa120 | |||||
Numa 125 | |||||
Uygulamalar
• Yeraltı madenciliği
• Aşağı kaya delinmesi
Rekabet avantajı
• Valveless hava dağılımı, daha güvenilir.
• Pistonun basit tasarımı. Uzun ömür.
• Daha verimli enerji transferi, daha hızlı delme hızı, düşük hava tüketimi ve daha düşük yağ tüketimi.
• Daha az iç parça, basit yapı, daha az arıza ve bakımı daha kolay.
• Sökülmesi kolaydır, çünkü üst alt, tahrik aynası ve dış silindir birçok basamak dişine bağlıdır.
