Adı: | Kendiliğinden Sondaj Ankraj sistemi | Kapasite: | 200KN-8000KN |
---|---|---|---|
Türü: | Çapa Cıvatası, Kendiliğinden Sondaj Çapa | Çapı: | 25 mm-130 mm |
Renk: | Müşteriler dayanarak | Matkap Ucu Çapı: | 51mm |
Vurgulamak: | matkap uçlu cıvatalar,çelik ankraj cıvataları |

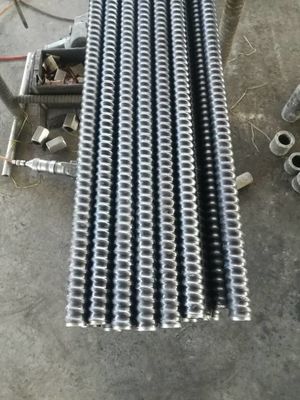

Ankraj çubuklu, somunlu, plakalı, kaplinli ve matkap uclu R32N matkap uçlu ankraj sistemi,
Anti korozyon
Çapa cıvata
Ankraj cıvatası yapıları veya jeoteknik yükü sabit bir kaya oluşumuna aktaran bir çubuk anlamına gelir,
Çubuk, matkap ucu, kavrama, plaka, derz dolgu tapası ve somuntan oluşur. Tünel açmada yaygın olarak kullanılmıştır,
madencilik, şev stabilizasyonu, tünel arıtma ve yeraltı işlerini destekleyen çatı. İçin
gevşek zemin (kil, kum gevrek vb.) İçi boş ankraj çubuğu, yüksek dayanımlı dikişsiz borudan yapılmıştır.
İçi Boş Derzleme Ankraj Cıvatasının Özellikleri:
İçi boş tasarım, derz dolgu borusu işlevini yerine getirin, geleneksel derz dolumunda harç kaybını önleyin
tüp çıkardı.Garşılaştırıcı tam ve proje kalitesini artırmak için basınçlı enjeksiyon elde edebilirsiniz.
Merkez iyidir, mortor cıvata gövdesini birbirine sarabilir, böylece achibe boyunca korozyonu önleyebilir
destekleyici amaçlar.
İş yerinde yerinde işlem yapmadan kolay kurulum. Kolayca bir plaka, somun monte edilebilir.
Selt-Delme Ankraj Cıvatası Açıklaması
Bir bütün olarak delme, enjeksiyon ve ankraj işlemlerini yapabilir.
Geniş bir spesifikasyona sahiptir. Çap: 25-130mm.
Qucik ve kolay inşaat, yüksek verim.
Kullanılan çevreleyen kayaçlar.
Çapa cıvata
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Dış çap (mm) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
İç çap (mm) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
Nihai yük kapasite (KN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
Verim yükü kapasite (KN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
Gerilme direnci, Rp0.2 (N / mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Akma dayanımı, Rp0.2 (N / mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
Ağırlık (Kg / m) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | 8 | 16.0 | 19.7 |
İplik türü (sol) | ISO10208 | ISO1720 | MAIT76 Standardı | |||||
Çelik notu | En10083-1 En10083-1 (Alaşımlı yapı çeliği) | |||||||
Karbon çeliği ile karşılaştırıldığında, alaşımlı yapı çeliği yüksek korozyon önleyici kapasiteye ve yüksek mekanik özelliklere sahiptir. |
Çapa Plakası
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Ebatlar (mm) | 150 x 150 | 200 * 200 | 200 * 200 | 200 * 200 | 200 * 200 | 250 * 250 | 250 * 250 | 250 * 250 |
Kalınlık (mm) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
Delik çapı (mm) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
Ağırlık (KG / PC) | 1.4 | 3 | 3.7 | 3.6 | 8.8 | 18.5 | 18 | 18 |
Soğuk geometri ile deforme |
Çapa Bağlantısı
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Dış çap (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
Uzunluk (mm) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
Ağırlık | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
İşlenmiş çelik bağlantı orta durdurma |
Matkap ucu
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
çapı (mm) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
Sertleştirilmiş çapraz bit (EX) | Küçük kayalar ile gevşek-orta-yoğun durum için sertleştirilmiş çapraz uç. | |||||||
Tungsten çapraz bit (Exx) | Yumuşak ve orta dereceli kayaçlar için TC çapraz uç | |||||||
Sertleştirilmiş düğme ucu (ES) | Sertleşmiş buüton bit, kayalar ile konsolide olmayan kaya için. | |||||||
Tungsten karbon düğme bit (ESS) | Formasyonlar için orta kaya için TC uçlu düğme bit. | |||||||
Sertleştirilmiş kemer ucu (AK) | Kararsız toprak için optimize edilmiş geometriye sahip sertleştirilmiş matkap ucu küçük kayalar ile. | |||||||
Tungsten karbon kemer ucu (ECC) | Yumuşak ve orta kaya oluşumları için optimize edilmiş geometriye sahip TC matkap ucu. | |||||||
Sertleştirilmiş bırakma merkezi bit (EY) | Gevşek ila orta yoğun zemin koşulları için sertleştirilmiş çapraz uç | |||||||
TC düşme merkezi bit (EY) | Yumuşak ila orta kaya oluşumları için TC matkap ucu. | |||||||
Döküm kil bit (EW) | Çok yumuşak ve yumuşak kali için optimize edilmiş geometriye sahip döküm kil ucu. | |||||||
İşlenmiş çelik bit veya Casring çelik bit |
Çapa Somunu
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Anahtar boyutu (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
Uzunluk (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
Ağırlığı (kg / PC) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
İşlenmiş çelik somun veya döküm çelik somun |
T-Thread Ankraj Cıvatası Teknik Verileri
Çubuk türü | Dış çap (mm) | İç çapı (mm) | Enine kesit (mm2) | Nihai yük KN | Verim Noktası KN | Ağırlık (kg / m) | Sol / Sağ el |
30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | Kaldır veya sağ |
30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | Kaldır veya sağ |
30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | Kaldır veya sağ |
40/16 | 40 | 16 | 879 | 660 | 525 | 7 | Kaldır veya sağ |
40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | Kaldır veya sağ |
52/26 | 52 | 26 | 1337 | 929 | 730 | 10.0 | Kaldır veya sağ |
73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | Kaldır veya sağ |
73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | Kaldır veya sağ |
73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | Kaldır veya sağ |
