| Menşe yeri: | Shandong China(Mainland) |
| Marka adı: | MIROC Self Drilling Anchor Bolt |
| Sertifika: | GB / API |
| Model numarası: | İçi boş oluklu çapa |
| Min sipariş miktarı: | 100 |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Müşteriler dayanarak Karton / Ahşap Kutu veya |
| Teslim süresi: | 10 Gün Üretim |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Aylık 9000000 KG |
| ad: | Matkap uçlu ankraj cıvatası | Kapasite: | 200KN-8000KN |
|---|---|---|---|
| tip: | Ankraj Cıvatası, Matkap Çapa | Çap: | 25 mm - 130 mm |
| renk: | Müşterilere göre | Matkap Ucu Çapı: | 51mm |
| Vurgulamak: | çelik ankraj cıvataları,matkap uçlu ankrajlar |
||
Tam Dişli Çelik Matkap R23/R32/R38/R51/T76

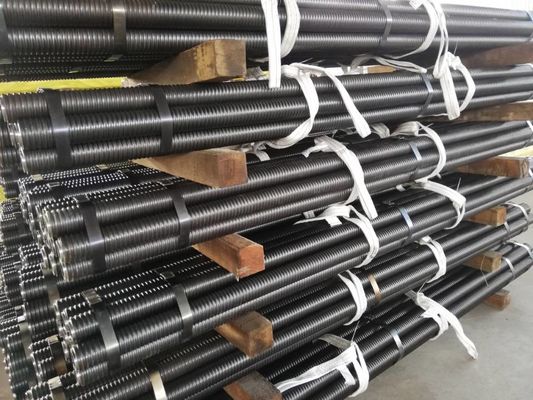

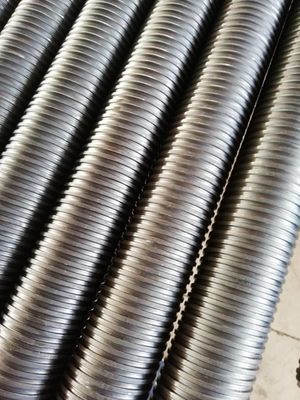

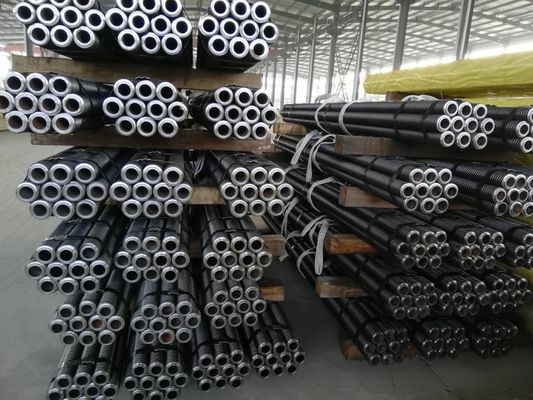

Madencilik için İçi Boş Ankraj Çubukları
Çapa cıvata
Ankraj cıvatası, yapıları veya jeoteknik yükü sabit bir kaya oluşumuna aktaran çubuk anlamına gelir,
çubuk, matkap ucu, kaplin, plaka, enjeksiyon tapası ve somundan oluşur.Tünel açmada yaygın olarak kullanılmaktadır,
madencilik, şev stabilizasyonu, tünel hastalıkları arıtma ve yeraltı işlerinin çatı desteği.İçin
gevşek zemin (kil, kum gevrek vb.) İçi boş ankraj çubuğu, yüksek mukavemetli dikişsiz borudan yapılmıştır.
İçi Boş Derz Ankraj Cıvatasının Özellikleri:
İçi boş tasarım, enjeksiyon tüpü işlevini uygulayın, geleneksel enjeksiyon sırasında harç kaybını önleyin
tüp dışarı çekildi. Doldurma dolu ve proje kalitesini artırmak için basınçlı enjeksiyon elde edebilir.
Merkez iyidir, mortor cıvata gövdesini birbirine sarabilir, böylece korozyonun oluşmasını önleyebilir
vadeli destekleyici amaçlar.
Dişlerin yerinde işlenmesine gerek kalmadan kolay kurulum.Bir plaka, somun kolayca monte edilebilir.
Selt-Delme Ankraj Cıvatası Açıklama
Delme, enjeksiyon ve ankraj gövdelerini bir bütün olarak yapabilir.
Geniş bir spesifikasyona sahiptir.Çap: 25-130mm.
Qucik ve kolay yapım, yüksek verim.
Kullanılmamış çevredeki kayalar.
Çapa cıvata
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Dış çap (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
İç çap (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
Nihai yük kapasite (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
verim yükü kapasite (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Gerilme direnci, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Akma dayanımı, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Ağırlık (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
İplik tipi (sol taraf) |
ISO10208 |
ISO1720 |
MAIT76 Standardı |
|||||
|
Çelik sınıfı |
En10083-1 En10083-1(Alaşımlı yapı çeliği) |
|||||||
|
Karbon çeliği ile karşılaştırıldığında, alaşımlı yapı çeliği, yüksek korozyon önleyici kapasiteye ve yüksek mekanik özelliklere sahiptir. |
||||||||
Ankraj Plakası
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Boyut (mm) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
|
Kalınlık (mm) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
|
Delik çapı (mm) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
|
Ağırlık (KG/PC) |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
|
Geometri ile soğuk deforme |
||||||||
Ankraj Kaplin
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Dış çap (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| uzunluk (mm) | 120 | 145 | 160veya190 | 180 | 180 | 200 | 200 | 200 |
| Ağırlık | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
| İşlenmiş çelik kaplin orta durdurma | ||||||||
Matkap ucu
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| çap (mm) | 41,51 | 51,76,90 | 90,100,110,115,130 | 130,150,160,180,200 | ||||
|
Sertleştirilmiş çapraz uç (ESKİ) |
Küçük kayalar ile gevşek ila orta yoğun durum için sertleştirilmiş çapraz uç. | |||||||
|
Tungsten çapraz bit (EXX) |
Katyonlar için yumuşak ila orta kaya için TC çapraz bit | |||||||
|
Sertleştirilmiş düğme biti (ES) |
Kayalar içeren konsolide olmayan kayalar için sertleştirilmiş buton ucu. | |||||||
|
Tungsten karbon düğme biti (ESS) |
Formasyonlar için orta kaya için TC ekleri olan düğme biti. | |||||||
|
Sertleştirilmiş kemer ucu (EC) |
Sertleşmemiş zemin için optimize edilmiş geometriye sahip sertleştirilmiş matkap ucu küçük kayalar ile. |
|||||||
|
Tungsten karbon kemer ucu (ECC) |
Yumuşak ila orta kaya oluşumları için optimize edilmiş geometriye sahip TC matkap ucu. | |||||||
|
Sertleştirilmiş damla merkezi biti (EY) |
Gevşek ila orta yoğun zemin koşulları için sertleştirilmiş çapraz uç | |||||||
|
TC bırakma merkezi biti (EY) |
Yumuşak ila orta kaya oluşumları için TC matkap ucu. | |||||||
|
kil bit döküm (EW) |
Çok yumuşaktan yumuşağa kadar optimize edilmiş geometriye sahip döküm kil biti. | |||||||
| İşlenmiş çelik uç veya Gövde çelik uç | ||||||||
Ankraj Somunu
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Anahtar boyutu (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| uzunluk (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| Ağırlık (kg/adet) | 0.25 | 0.35 | 0.35 | 0,5 | 1.55 | 1.55 | 3.6 | 3.6 |
|
İşlenmiş çelik somun veya döküm çelik somun |
||||||||
T-Dişli Ankraj Cıvatası Teknik Verileri
|
Bar Tipi |
Dıştan Çap (mm) |
İçeri Çap (mm) |
Enine kesit (mm2) |
Nihai Yük KN |
Verim Noktası KN |
Ağırlık (kg/m) |
İplik Sol/ Sağ el |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Kaldır veya sağ |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Kaldır veya sağ |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Kaldır veya sağ |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Kaldır veya sağ |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Kaldır veya sağ |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Kaldır veya sağ |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Kaldır veya sağ |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Kaldır veya sağ |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Kaldır veya sağ |
1. Alaşım matkabı ve ankraj çubuğunun bir ucunu diğer ucuna bağlayın, matkap manşonunu ve şaft adaptörünü bağlayın, ardından sondaj kulesini veya el matkabı bağlayın.Daha sonra delmeye başlayın, delme sırasında soğutma suyunu doldurun.
2. Matkabı indirin, derz dolgu tapasını çubuğa yerleştirin ve deliğe sokun, ardından derz doldurmaya hazır hale getirin.Çevreleyen kaya enjeksiyon geriliminin fazla olması veya çevreleyen kayanın çok kırılması gibi özel durumlar, deliği kapatmak için ankraj maddesi kullanabilir.
3. Hızlı enjeksiyon kaplinini ve ankraj çubuğu ucunu bağlayın, enjeksiyon makinesinin diğer ucunu bağlayın.
4. Doldururken enjeksiyona başlayın ve tasarım değerine ulaşın ve ardından kapatın.Tasarım parametreleri ve enjeksiyon makinesi performansına göre enjeksiyon basıncı belirlenir, Çimento/kum referans değerleri 1:0 ~ 1:1, su/çimento referans değeri 0.45:1 ~ 0.5:1'dir.
5. Ankraj plakasını ve somunları takın ve somunları sıkın.
