Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
delme çapı: | 50-90mm | Sondaj Borusu Çapı: | 42mm |
---|---|---|---|
Kaya Sertliği Uygula: | ≥ 20 | Delme Derinliği: | ≥ 15m |
ağırlık: | 300kg | Uygulama: | Water conservancy project; Su koruma projesi; Constrection projects; İnşaat |
boyut: | 1740 * 260 * 420mm | Garanti: | 1 yıl |
Vurgulamak: | dth sondaj kulesi,sondaj sondaj kulesi |

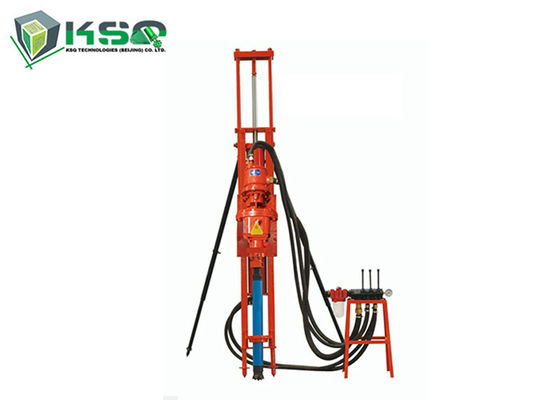

Yüksek Verimli Küçük Pnömatik DTH Sondaj Taşınabilir Kuyu Su Sondaj Ekipmanları
KSQ tip 70 Küçük pnömatik delikli sondaj kulesi, daha önceki projeler aşamasında elverişli olmayan bu karayolu, demiryolu, su koruma, maden inşaat mühendisleri için tasarlanmıştır. Ana makine ağırlığının azami ölçüde azaltılması durumunda, büyük çaplı ve derin delik operasyonlarının sondaj ihtiyaçlarını hala karşılayabilir.
Ama aynı zamanda eğim desteği ve diğer projeler için de uygundur.Yani makine bir tür taşınabilir ve ekonomik modeldir.
Tüm ekipman seti şunları içerir:

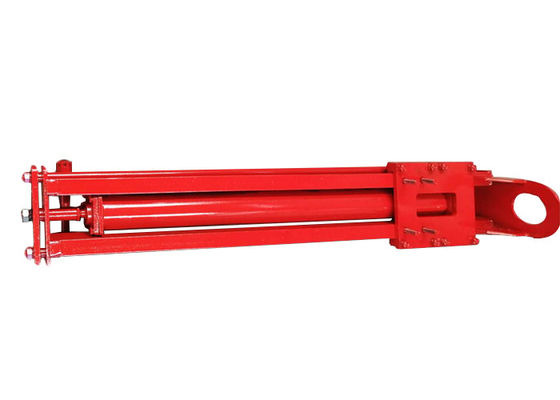

1. sondaj kulesi
2. kontrol konsolu
3. suppprt bacaklar
4. çarpma tertibatı

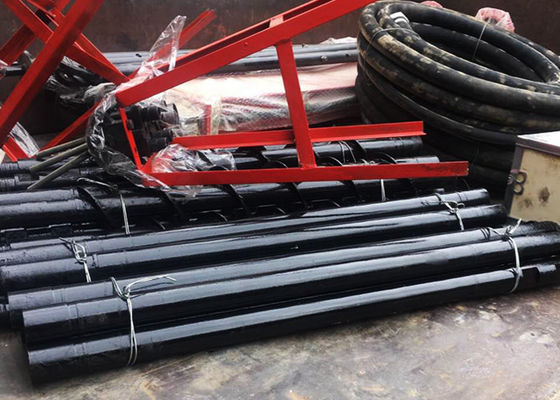

5. sondaj boruları
6. matkap ucu
7. hava hortumları
Açıklama:
1. Yüksek verimlilik, düşük maliyetli operasyon yapar.
2. Simple structure. 2. Basit yapı. Easy to be installed, uninstalled and maintained. Kurulumu, kaldırılması ve bakımı kolaydır.
3. Daha kullanıcı dostu çalışma.
4. hafif genel ağırlık ve ayrılmış yapısı, yapmak için uygun taşıma ve taşıma.
Performans avantajları:
1. güvenli ve istikrarlı seyahat sistemi
Düşük yerçekimi, büyük yerden yükseklik, arabaların engebeli yoldan kolayca matkap yapmasını sağlar.
2. Gelişmiş hidrolik sistem ve tamamen işlevsel gaz devre sistemi ile tasarlanmış Mobil Sondaj Rig Matkap arabası Merkezi işletim sistemi.

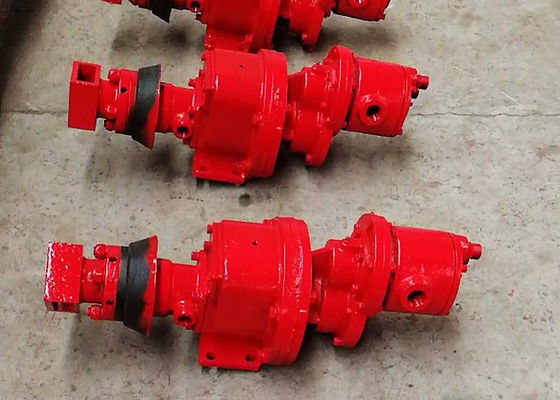

3. Mobil Delme Rig Güçlü besleme ve döner sistemi
Redüktör sürücülerinin teşvik edilmesi, büyük bir itme çekme çabasına sahip olan ve kendinden kilitlemeyi yeniden canlandırabilen türbin ve solucanı benimser.
4. Ayarlanabilir bom
Ayarlanabilir bomu, deliğin eğim açısını ve Seviye deliği yüksekliğini kabul edin, yağ deposu gerilmesini kontrol edin ve geri çekin.
Teknik parametre:
model | KSQ-70 | |
Delme Çapı | 50-90mm | |
Delme Derinliği | ≤15m | |
Elektrik motoru | 380V, 50Hz, 3Ph | |
Motor gücü | 3kw | |
Sondaj Borusu | OD | 42mm |
miktar | 15pcs | |
Impactor OD | 70mm | |
Hava tüketimi | 4m3 / dak | |
Hava basıncı | 0.5-0.7Mpa | |
boyut | 1740 * 260 * 420mm | |
Ağırlık | 280kg |
Diğer Matkap Rig Tipi:
model | KSQ 70 | KSQ 100 | KSQ 100 | KSQ100-4 |
KSQ120-5.5 | ||||
Delme çapı (mm) | 50-90 | 90-130 | 90-130 | 90-130 |
Kaya sağlamlık katsayısı | > 20 | > 20 | > 20 | > 20 |
Delme derinliği (m) | 15 | 25 | 25 | 30-40 |
Döndürme hızı (r / dak) | 110 | 110 | 110 | 110 |
Çalışma hava basıncı (mpa) | 0,5-0,7 | 0.5-1.0 | 0.5-1.0 | 0.5-1.0 |
Hava tüketimi (m3 / dak) | 4 | 6 | 12 | 10 |
Tahrik stroku (mm) | 90 | 140 | 140 | 140 |
Maksimum itme kuvveti (N) | 3600 | 9600 | 9600 | 9600 |
Elektrik motor gücü (kw) | 3 | 4 | ----- | 4 / 5.5 |
Elektrik Motor Gerilimi (V) | 380 | 380 | ----- | 380 |
Nominal hız (r / dak) | 1440 | 1440 | 3200 | 1440 |
Delme çubuğu (mm) | 42 | 50/60 | 50/60 | 60 |
Delme çubuğu uzunluğu (mm) | 1025 | 1025 | 1025 | 1025 |
Boyutlar (mm) | 1740 * 260 * 420 | 2280 * 440 * 550 | 2230 * 380 * 550 | 2230 * 380 * 550 |
Ağırlık (kg) | 280 | 470 | 450 | 460/480 |
Ambalaj ve Nakliye
1. Ambalaj:
1) koruyucu film tarafından Sarılmış;

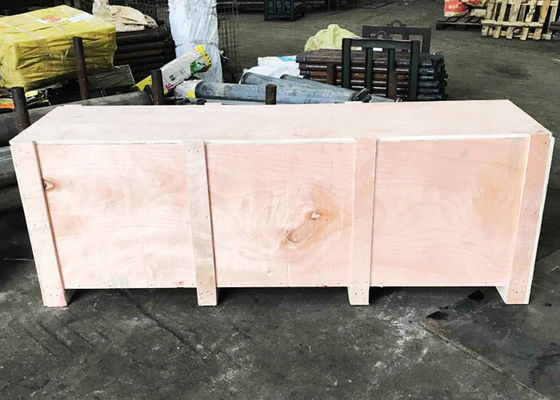

2) standart ithalat ve ihracat tarafından paketlenmiş ahşap sandık veya karton kutular.
2. Shipping: By logistics; 2. Nakliye: lojistik Tarafından; by automobile; otomobil ile; by train; trenle; by shipping; nakliye ile; by air etc. hava vb.
