Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Türü: | Matkap ucu, dth çekiç | Malzeme: | Tungsten Karbür ve Yüksek Mukavemet Alaşımlı Çelik |
|---|---|---|---|
| İşleme: | CNC freze ve tescilli ısıl işlem | serisi: | CIR, BR, COP, DHD, MİSYON, QL, SD, NUMA |
| Renk: | Yeşil, mavi, altın vs | Darbe / dak: | 860-1510 |
| Bacaklar: | RE054 / RE040 | ||
| Vurgulamak: | karbür matkap uçlu,dth hammer bits |
||

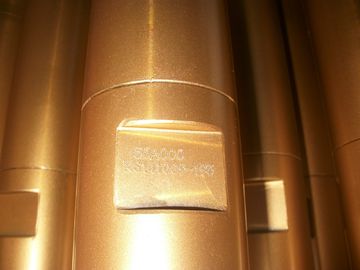

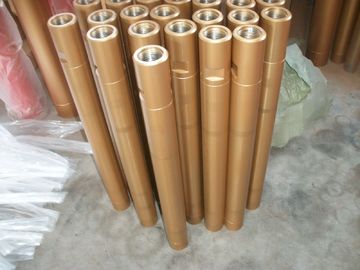

RE054 / RE040 Ters Sirkülasyon ile Su Kuyusu / Kuyu için DTH Çekiç
DTH sondajında, kaya delici ucu, kaya matkabı pistonunun doğrudan çarptığı şaftın bir devamıdır. Piston matkap ucu ile doğrudan temas ettiğinden, az enerji kaybedilir. Bu, delik uzunluğuna bakılmaksızın DTH delme işlemine neredeyse sabit bir penetrasyon oranı verir.
DTH bitleri karşılık gelen çekiçlerle (delik delik çapı ve düzlem konfigürasyonuyla) eşleştirilir. Müşteriler, DTH bitlerini, tungsten karpit ekleme profilini (küresel, balistik vb.), Yüz profilini (düz yüz, iç bükey, dışbükey vb.) Değiştirme ve boşaltma delikleri gibi çeşitli şekillerde özelleştirebilirler.
• Orta ila büyük ebatlı sondaj çapları
• Yüksek basınç aralığında, derin delik açma kapasitesi
DTH Bit Uygulamaları
• Yer altı madenciliği
• Tünel
• Taş ocağı tezgahları imalatı işlemleri
Rekabet avantajı
• Yüksek dereceli tungsten karbür uçlar
• Yüksek dereceli çelikten imal edilmiş ve son teknolojiye sahip CNC makineleri ve ısıl işlemlerle işlenmiş bit gövdeler

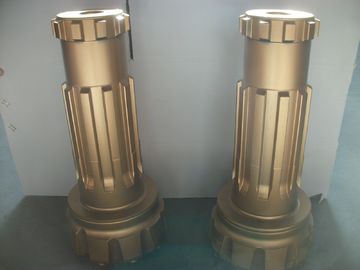

DTH Bitlerinin Spesifikasyonu
| 3 "Yüksek Basınçlı DTH Bitleri | |||||
| tip | Çap (mm) | Düğmeler | Flushing delikler | ||
| Ön (Hayır * mm) | Ölçer (No * aa) | ||||
| 1 | DHD3.5 / M30 | 90 | 4 * 12, 2 * 12 | 8 * 12 | 2 |
| 2 | 95 | 4 * 12, 2 * 12 | 8 * 12 | 2 | |
| 3 | 100 | 4 * 13, 2 * 13 | 8 * 13 | 2 | |
| 4 | 105 | 4 * 14, 2 * 14 | 8 * 14 | 2 | |
| 4 "Yüksek Basınçlı DTH Bitleri | |||||
| tip | Çap (mm) | Düğmeler | Flushing delikler | ||
| Ön (Hayır * mm) | Ölçer (No * aa) | ||||
| 1 | DHD340 / SD4 / QL40 / M40 | 110 | 4 * 14, 2 * 14 | 8 * 14 | 2 |
| 2 | 115 | 4 * 14, 2 * 14 | 8 * 14 | 2 | |
| 3 | 121 | 4 * 14, 2 * 14 | 8 * 14 | 2 | |
| 4 | 127 | 4 * 14, 3 * 14 | 8 * 14 | 2 | |
| 5 | 130 | 4 * 14, 3 * 14 | 8 * 16 | 2 | |
| 6 | 133 | 4 * 14, 3 * 14 | 8 * 16 | 2 | |
| 5 "Yüksek Basınç DTH Bitleri | |||||
| tip | Çap (mm) | Düğmeler | Flushing delikler | ||
| Ön (Hayır * mm) | Ölçer (No * aa) | ||||
| 1 | DHD350 / SD5 / QL50 / M50 | 130 | 3 * 14, 4 * 14 | 9 * 16 | 2 |
| 2 | 133 | 3 * 14, 4 * 14 | 9 * 16 | 2 | |
| 3 | 140 | 3 * 16, 4 * 16 | 9 * 16 | 3 | |
| 4 | 146 | 3 * 16, 4 * 16 | 9 * 16 | 3 | |
| 5 | 152 | 3 * 16, 5 * 16 | 9 * 18 | 3 | |
| 6 "Yüksek Basınçlı DTH Bitleri | |||||
| tip | Çap (mm) | Düğmeler | Flushing delikler | ||
| Ön (Hayır * mm) | Ölçer (No * aa) | ||||
| 1 | DHD360 / SD6 / QL60 / M60 | 152 | 4 * 16, 4 * 16 | 8 * 18 | 2 |
| 2 | 155 | 4 * 16, 4 * 16 | 8 * 18 | 2 | |
| 3 | 159 | 4 * 16, 4 * 16 | 8 * 18 | 2 | |
| 4 | 165 | 4 * 16, 4 * 16 | 8 * 18 | 2 | |
| 5 | 172 | 4 * 18, 4 * 18 | 8 * 18 | 2 | |
| 6 | 178 | 4 * 18, 4 * 18 | 8 * 18 | 2 | |
| 7 | 190 | 3 * 18, 5 * 18 | 9 * 18 | 3 | |
| 8 | 203 | 3 * 18, 6 * 18 | 9 * 18 | 3 | |
| 8 "Yüksek Basınç DTH Bitleri | |||||
| tip | Çap (mm) | Düğmeler | Flushing delikler | ||
| Ön (Hayır * mm) | Ölçer (No * aa) | ||||
| 1 | DHD380 / SD8 / QL80 / M80 | 200 | 6 * 18, 6 * 18 | 9 * 18 | 3 |
| 2 | 203 | 6 * 18, 6 * 18 | 9 * 18 | 3 | |
| 3 | 216 | 6 * 18, 6 * 18 | 9 * 18 | 3 | |
| 4 | 219 | 6 * 18, 6 * 18 | 9 * 18 | 3 | |
| 5 | 222 | 6 * 18, 9 * 18 | 9 * 18 | 3 | |
| 6 | 226 | 3 * 18, 5 * 18 | 12 * 18, 6 * 18 | 3 | |
| 7 | 229 | 3 * 18, 5 * 18 | 12 * 18, 6 * 18 | 3 | |
| 8 | 241 | 3 * 18, 5 * 18 | 12 * 18, 6 * 18 | 3 | |
| 9 | 251 | 3 * 18, 6 * 18 | 12 * 18, 6 * 18 | 3 | |
| 10 | 254 | 3 * 18, 7 * 18 | 12 * 18, 6 * 18 | 3 | |
| 11 | 270 | 3 * 18, 8 * 18 | 12 * 18, 6 * 18 | 3 | |
| 12 | 305 | 6 * 18, 8 * 18 | 12 * 18, 9 * 18 | 3 | |
Şartname DTH Hammer
Orta basınç DTH Hammer | model | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) |
1 | DTH930 | ø90 - 120 | 870 | ø80.5 | 0.8 - 1.2 | 6 | 180 |
2 | DTH4.5 | ø110 - 150 | 917 | O98 | 0.8 - 1.2 | 11 | 300 |
Yüksek basınç DTH Hammer | model | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) |
1 | DTH330 | ø82 - 85 | 867 | O71 | 0.8 - 2.1 | 3 - 12 | 150 |
2 | DTH335 | ø90 - 93 | 908 | O81 | 0.8 - 2.1 | 4.3 - 14.2 | 205 |
3 | DTH340 | ø105 - 130 | 1052 | O92 | 0.8 - 2.1 | 3.5 - 18 | 304 |
4 | DTH345 | ø105 - 130 | 1034 | O98 | 0.8 - 2.1 | 3.5 - 15 | 335 |
5 | DTH345K | ø110 - 130 | 994 | O98 | 0.8 - 2.1 | 3.5 - 15 | 400 |
Verimli Yüksek Basınç DTH Çekiç | Ürün Kodu ve Kısa Açıklama | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) |
1 | DTH440 | ø115 - 130 | 998 | O98 | 0.8 - 2.1 | 3 - 12 | 402 |
2 | DTH450 | ø130 - 152 | 1087 | ø118 | 0.8 - 2.1 | 3 - 14 | 840 |
3 | DTH460 | ø165 - 216 | 1076 | ø146 | 0.8 - 2.1 | 6,8 - 20 | 980 |
4 | DTH480 | ø203 - 254 | 1450 | ø181 | 0.8 - 2.1 | 9.6 - 24.8 | 1870 |
Ters yoluyla Dolaşım DTH Çekiç | model | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) |
1 | DTHF335 | ø90 - 105 | 1143 | Ø85 | 0.7 - 2.1 | 4.2 - 11.7 | 475 |
2 | DTHF345 | ø110 - 130 | 1281 | ø105 | 0.7 - 2.1 | 5,7 - 14,2 | 600 |
3 | DTHF355 | ø135 - 155 | 1292 | Ø124 | 0.8 - 2.1 | 6.5 - 19.3 | 791 |
4 | DTHF365 | ø160 - 200 | 1345 | ø154 | 0.8 - 2.1 | 9 - 18 | 950 |
5 | DTHF385 | ø200 - 254 | 1578 | ø190 | 0.8 - 2.1 | 12 - 30,8 | 1040 |
6 | DTHF3105 | ø254 - 311 | 1440 | Ø250 | 0.8 - 2.4 | 15 - 34 | 1260 |
7 | DTHF3125 | ø311 - 360 | 1430 | ø270 | 0.8 - 2.4 | 20 - 37,8 | 1250 |
