| Menşe yeri: | Shandong China(Mainland) |
| Marka adı: | MIROC |
| Sertifika: | GB / API / ISO |
| Model numarası: | SD8, M80, QL80, DHD380 VB. |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | Karton veya ahşap kutu |
| Teslim süresi: | 1-20 gün |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | ayda 8000 adet |
| Türü: | DTH çekiçler ve düğme bıçakları | Malzeme: | Tungsten karbür / YK05 |
|---|---|---|---|
| İşleme: | CNC freze ve tescilli ısıl işlem | Renk: | Yeşil, Altın vb. |
| Darbe / dak: | 860mm - 1510mm | Bacaklar: | Numa100, Numa120, SD8, SD10, QL80 |
| Vurgulamak: | karbür matkap uçlu,dth hammer bits |
||

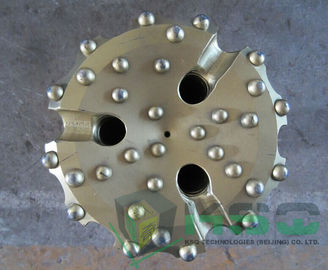

Orta Basınçlı DTH Matkap Uçları, Yarı Balistik Ekleme Konveks Yüz SD8 Hammer Bits
DTH sondajında, kaya delici ucu, kaya matkabı pistonunun doğrudan çarptığı şaftın bir devamıdır. Piston matkap ucu ile doğrudan temas ettiğinden, az enerji kaybedilir. Bu, delik uzunluğuna bakılmaksızın DTH delme işlemine neredeyse sabit bir penetrasyon oranı verir.
DTH bitleri karşılık gelen çekiçlerle (delik delik çapı ve düzlem konfigürasyonuyla) eşleştirilir. Müşteriler, DTH bitlerini, tungsten karpit ekleme profilini (küresel, balistik vb.), Yüz profilini (düz yüz, iç bükey, dışbükey vb.) Değiştirme ve boşaltma delikleri gibi çeşitli şekillerde özelleştirebilirler.
• Orta ila büyük ebatlı sondaj çapları
• Yüksek basınç aralığında, derin delik açma kapasitesi
Rekabet avantajı
• Yüksek dereceli tungsten karbür uçlar
• Yüksek dereceli çelikten imal edilmiş ve son teknolojiye sahip CNC makineleri ve ısıl işlemlerle işlenmiş bit gövdeler
DTH Bitlerinin Spesifikasyonu
Ürün Kodu ve Kısa açıklama | Yıkama Delikleri | Çap (mm) | Ağırlık (kilogram) | Gösterge Düğmeleri (No. x mm) | Ön Düğmeler (No. x mm) | DTH Hammer |
DTH65PQ | 1 | 68 - 72 | 1.5 | 4 x12 | 3 x 12 | DTH65 |
DTH75PQ | 3 | 75 - 77 | 2.4 | 5 x 12 | 3 x 12 | DTH70 |
DTH76PQ | 2 | 76 - 78 | 2.5 | 5 x 12 | 3 x 12 | DTH76 |
DTH76-78 | 2 | 78 - 82 | 2.6 | 5 x 12 | 3 x 12 | DTH76 |
DTH80PQ | 3 | 82 - 84 | 3 | 5 x 12 | 6 x 12 | DTH80, DTH80X |
DTH90A | 3 | 90-95 | 3.6 | 6 x 14 | 4 x 12 | DTH80, DTH80X |
DTH80XD-90 | 3 | 90-95 | 3.4 | 6 x 12 | 4 x 12 | DTH80XD |
DTH80-II-80 | 3 | 80 - 82 | 3 | 5 x 12 | 4 x 12 | DTH80 II |
DTH90B | 3 | 90-95 | 3.8 | 6 x 14 | 4 x 12 | DTH90, DTH90-I |
DTH90T1 | 2 | 90-95 | 3.6 | 6 x 14 | 1 x 12, 3 x 12 (Küresel) | DTH90, DTH90-I |
DTH90T2 | 2 | 90-95 | 3.8 | 6 x 14 ( Küresel) | 4 x 12 (Küre) | DTH90, DTH90-I |
DTH90T3J | 3 | 90-95 | 3.6 | 6 x 14 (Balistik) | 4 x 12 (Balistik) | DTH90, DTH90-I |
DTH Hammer Teknik Kitabı
Alçak basınç DTH Hammer | Ürün Kodu ve Kısa Açıklama | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) | darbe Sıklık (n / dakika) |
1 | DTH65B | ø68 - 70 | 745 | ø61.2 | 0,5 - 0,7 | 2.5 | 51 | ≥810 |
2 | DTH70 | ø72 - 74 | 803 | ø67.2 | 0,5 - 0,7 | 3 | 70 | ≥810 |
3 | DTH76 | ø74 - 76 | 766 | ø67.2 | 0,5 - 0,7 | 3 | 75 | ≥810 |
4 | DTH80 | ø80 - 82 | 796 | o72 | 0,5 - 0,7 | 5 | 81 | ≥800 |
5 | DTH80 II | ø75 - 80 | 756 | ø67 | 0,5 - 0,7 | 3 | 75 | ≥810 |
6 | DTH80X | ø80 - 82 | 756 | o72 | 0,5 - 0,7 | 4.5 | 75 | ≥800 |
7 | DTH80XD | ø80 - 90 | 735 | ø74 | 0,5 - 0,7 | 5.5 | 85 | ≥800 |
8 | DTH90 | ø90 - 130 | 796 | ø80.2 | 0,5 - 0,7 | 6 | 110 | ≥820 |
9 | DTH90-ı | ø90 - 130 | 796 | Ø80 | 0,5 - 0,7 | 5.5 | 120 | ≥820 |
10 | DTH110 | ø110 - 150 | 838 | O98 | 0,5 - 0,7 | 11 | 180 | ≥830 |
11 | DTH150 | ø150 - 185 | 908 | ø137 | 0,5 - 0,7 | 17 | 340 | ≥800 |
12 | DTH170 | ø170 - 250 | 1023 | ø156 | 0,5 - 0,7 | 19.5 | 420 | ≥790 |
Orta basınç DTH Hammer | Ürün Kodu ve Kısa Açıklama | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) | darbe Sıklık (n / dakika) |
1 | DTH930 | ø90 - 120 | 870 | ø80.5 | 0.8 - 1.2 | 6 | 180 | ≥700 |
2 | DTH4.5 | ø110 - 150 | 917 | O98 | 0.8 - 1.2 | 11 | 300 | ≥800 |
Yüksek basınç DTH Hammer | Ürün Kodu ve Kısa Açıklama | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) | darbe Sıklık (n / dakika) |
1 | DTH330 | ø82 - 85 | 867 | O71 | 0.8 - 2.1 | 3 - 12 | 150 | ≥800 |
2 | DTH335 | ø90 - 93 | 908 | O81 | 0.8 - 2.1 | 4.3 - 14.2 | 205 | 950 - 1500 |
3 | DTH340 | ø105 - 130 | 1052 | O92 | 0.8 - 2.1 | 3.5 - 18 | 304 | ≥800 |
4 | DTH345 | ø105 - 130 | 1034 | O98 | 0.8 - 2.1 | 3.5 - 15 | 335 | ≥800 |
5 | DTH345K | ø110 - 130 | 994 | O98 | 0.8 - 2.1 | 3.5 - 15 | 400 | ≥820 |
6 | DTH350 | ø130 - 152 | 1387 | ø114 | 0.8 - 2.1 | 5,7 - 18 | 590 | 810-1470 |
7 | DTH355 | ø130 - 152 | 1220 | Ø124 | 0.8 - 2.1 | 6.5 - 18 | 700 | 810 - 1500 |
8 | DTH355K | ø130 - 152 | 1098 | Ø124 | 0.8 - 2.1 | 4.5 - 18 | 800 | 840 - 1500 |
9 | DTH360 | ø152 - 305 | 1450 | ø136 | 0.8 - 2.1 | 8.5 - 25 | 822 | 820 - 1475 |
10 | DTH380 | ø203 - 350 | 1551 | ø181 | 0.8 - 2.1 | 12 - 31 | 1560 | 860 - 1510 |
11 | DTH3120 | ø302 - 508 | 1934 | ø275 | 0.8 - 2.1 | 14 - 45 | 2410 | 980 - 1446 |
Verimli Yüksek Basınç DTH Çekiç | Ürün Kodu ve Kısa Açıklama | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) | darbe Sıklık (n / dakika) |
1 | DTH440 | ø115 - 130 | 998 | O98 | 0.8 - 2.1 | 3 - 12 | 402 | 850 - 1320 |
2 | DTH450 | ø130 - 152 | 1087 | ø118 | 0.8 - 2.1 | 3 - 14 | 840 | 850 - 1600 |
3 | DTH460 | ø165 - 216 | 1076 | ø146 | 0.8 - 2.1 | 6,8 - 20 | 980 | 860 - 1610 |
4 | DTH480 | ø203 - 254 | 1450 | ø181 | 0.8 - 2.1 | 9.6 - 24.8 | 1870 | 1100 - 1350 |
Ters yoluyla Dolaşım DTH Çekiç | Ürün Kodu ve Kısa Açıklama | delme Çap (mm) | Çekiç uzunluk (mm) | dış Çap (mm) | Çalışma Basınç (MPa) | Hava tüketim (m3 / h) | dönme momenti (Nm) | darbe Sıklık (n / dakika) |
1 | DTHF335 | ø90 - 105 | 1143 | Ø85 | 0.7 - 2.1 | 4.2 - 11.7 | 475 | ≥800 |
2 | DTHF345 | ø110 - 130 | 1281 | ø105 | 0.7 - 2.1 | 5,7 - 14,2 | 600 | ≥800 |
3 | DTHF355 | ø135 - 155 | 1292 | Ø124 | 0.8 - 2.1 | 6.5 - 19.3 | 791 | 810 - 1200 |
4 | DTHF365 | ø160 - 200 | 1345 | ø154 | 0.8 - 2.1 | 9 - 18 | 950 | 600 - 1100 |
5 | DTHF385 | ø200 - 254 | 1578 | ø190 | 0.8 - 2.1 | 12 - 30,8 | 1040 | 660 - 1208 |
6 | DTHF3105 | ø254 - 311 | 1440 | Ø250 | 0.8 - 2.4 | 15 - 34 | 1260 | 600-1230 |
7 | DTHF3125 | ø311 - 360 | 1430 | ø270 | 0.8 - 2.4 | 20 - 37,8 | 1250 | 600 - 1150 |
