Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Seramik Filtre Plakası | Filtre Malzemesi: | Mikro delikli Seramik Filtre Plakası |
|---|---|---|---|
| Filtre Alanı: | 24m3 | Disk Numarasını Filtrele: | 96pcs |
| Dis çapı: | 1920mm | Uzunluk genişlik Yükseklik: | 5200x3170x2530mm |
| Vurgulamak: | Vakum Seramik Filtre,vakumlu disk filtresi |
||
Ayrı Maden Bulamacı için TT Serisi Yüksek Verimli Seramik Vakum Filtresi 24m3
The disc filter is a continuous vacuum filtration device for extracting the slurry in the production of phosphoric acid to separate the phosphoric acid from the phosphogypsum. Disk filtresi, fosforik asidi fosfogypsumdan ayırmak için fosforik asit üretiminde bulamacın özütlenmesi için sürekli bir vakum filtrasyon cihazıdır. It can also be used in the industrial sectors such as metallurgy, light industry and national defense. Metalurji, hafif sanayi ve ulusal savunma gibi endüstriyel sektörlerde de kullanılabilir.
It is driven by a motor through a V-belt, a circular worm gear reducer, and is driven by a pair of star wheels and a blunt pin wheel on the ring wheel to drive the ring carousel horizontally. Bir V-kayışı, dairesel bir sonsuz dişli redüktörü ile bir motor tarafından tahrik edilir ve halka karuselini yatay olarak sürmek için bir çift yıldız tekerleği ve halka tekerleği üzerinde kör bir pim tekerleği tarafından tahrik edilir. A plurality of trapezoidal vacuum and U-shaped tube filter discs are mounted on the ring-shaped turntable, all made of high-grade acid-resistant stainless steel material, and connected with an acid-resistant rubber tube to the distribution head that rotates synchronously with the center-mounted turntable. Halka şeklindeki döner tabla üzerine, hepsi yüksek dereceli aside dayanıklı paslanmaz çelik malzemeden yapılmış ve aside dayanıklı kauçuk tüp ile senkronize olarak dönen dağıtım kafasına bağlanan çok sayıda trapez vakum ve U şekilli tüp filtre diski monte edilmiştir. merkeze monte edilmiş döner tabla ile. The dispensing head is made of acid-resistant stainless steel. Dağıtım kafası aside dayanıklı paslanmaz çelikten imal edilmiştir. The casting is manufactured with a suction filter at the bottom that can be connected to the vacuum system. Döküm, altta vakum sistemine bağlanabilen bir emme filtresi ile üretilmektedir. One cycle of each filter disc will complete the cycle of initial filtration, one wash, two washes (including acid absorption), reverse blowback slag discharge, filter cloth rinsing and suction dry reset. Her filtre diskinin bir döngüsü, ilk filtrasyon, bir yıkama, iki yıkama (asit emilimi dahil), ters geri üfleme cüruf tahliyesi, filtre bezi durulama ve emme kuru sıfırlama döngüsünü tamamlayacaktır. The flipping action of the filter disc is accomplished by a curved fork mounted on a V-shaped fork and roller mounted on the filter disc shaft. Filtre diskinin çevirme hareketi, V şekilli bir çatal üzerine monte edilmiş kavisli bir çatal ve filtre disk şaftına monte edilmiş silindir ile gerçekleştirilir.
Uygulama alanı:
Metal madenleri, metalik olmayan mineraller, çevre dostu çamur, çimento, yapı malzemeleri ve diğer endüstrilerde ince partikül malzemelerin filtrasyonu ve susuzlaştırılması.
Uygun malzeme:
Metal, mermer, granit vb. Metalik olmayan malzemeler
| Filtre Plakasının Temel Bilgileri | ||
| ad | Parametreler | |
| Su akısı (saf su basıncı 0.15MPa) | 006400L / sa.m2 | |
| Pnömatik geri yıkama test basıncı | ≥0.5Mpa | |
| Montaj hassasiyeti | Montaj halkası düzlemi ve plaka yüzey paralelliği | ± 0.2 mm |
| Montaj halkası düzlemi ve plaka aralığı | 8 ± 0.1 mm | |
| Kurulum diski hassasiyeti | Montaj deliği merkezi ve diyagonal hata | ≤2mm |
| Disk için her plaka aralığı | 5 ± 1 mm | |
| Membran yüzey aşınma toplam süresi (kazıyıcı veya diğer sert cisimler hasarı olmadan) | ≥7000h | |
| Poriness | ≥42% | |
| Delik çapı | 2um-10um | |
| Kırılma gücü | ≥30Mpa | |

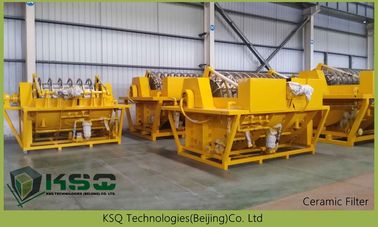

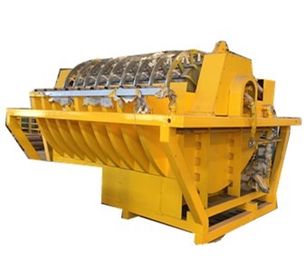

Resimler:
Seramik Vakum Filtresinin Özellikleri:
1. Yüksek vakum derecesi (0.09-0.098MPa), filtre keki düşük su içeriğine sahiptir.
2. sıvı içeriği maksimum 25 ppm olduğunu, tekrarlanan uygulama mevcuttur, drenaj azalır.
3. Bu düşük tüketim ve düşük maliyet ile geleneksel filtre aksine% 90 enerji veya daha fazla tasarruf edebilirsiniz.
4. Uygun malzemeleri temizlemek için filtre keki temizleme işlemi eklenir.
5. PLC, bilgisayar ve otomatik valf kontrolünü yüksek otomasyonla birleştirir.
6. Kompakt yapı, daha az zemin alanı, uygun kurulum ve bakım.
7. Gelişmiş drenaj sistemi her türlü çalışma koşuluna uygundur.
Seramik Filtre için yerinde uygulama:
