R32N Boş Alaşımlı Çelik Kendiliğinden Sondajlı Çapa Cıvata Çubuğu ve aksesuarları

R32N Boş Alaşımlı Çelik Kendiliğinden Sondajlı Çapa Cıvata Çubuğu ve aksesuarları

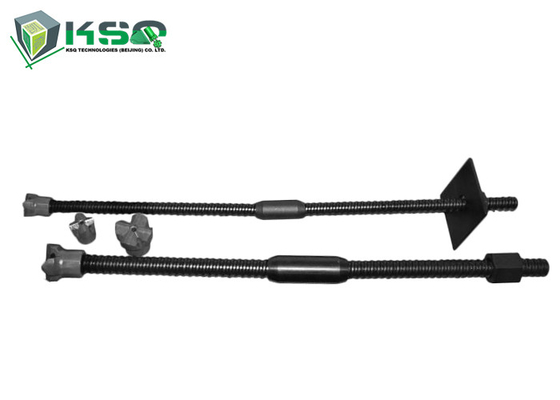

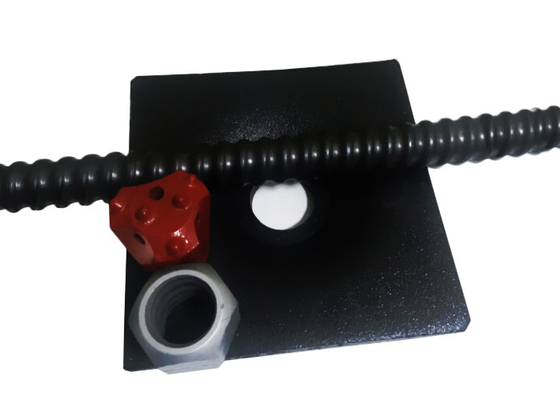

    • R32N Hollow Alloy Steel Self Drilling Anchor Bolt Rod and accessaries
    • R32N Hollow Alloy Steel Self Drilling Anchor Bolt Rod and accessaries
  • R32N Hollow Alloy Steel Self Drilling Anchor Bolt Rod and accessaries

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: MIROC
    Sertifika: ISO9001
    Model numarası: Maden suyu seramik filtresi

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 Adet
    Fiyat: negotiation
    Ambalaj bilgileri: Ahşap Kutu veya Seyir Defteri Paketi
    Teslim süresi: Ödeme ve sipariş onayını aldıktan sonra 15-25 günler
    Ödeme koşulları: L / C, T / T, Western Union, MoneyGram, D / A,, D / P
    Yetenek temini: aylık 50 setleri
    Şimdi başvurun
    Detaylı ürün tanımı
    Ürün adı: Maden Suyu Seramik Filtresi Filtre Malzemesi: Mikro delikli seramik filtre plakası
    Filtre alanı: 30m3 Disk Numarasını Filtrele: 120pcs
    Dis çap: 1920mm Uzunluk genişlik yükseklik: 5800x3170x2530mm

    R32N Boş Alaşımlı Çelik Kendiliğinden Sondajlı Çapa Civatası

    Ankraj cıvatası, yapıları veya jeoteknik yükü istikrarlı bir kayaya aktaran bir çubuk anlamına gelir

    Oluşumlar, çubuk, matkap ucu, kuplaj, plaka, derz dolgusu ve somundan oluşur. Olmuştur

    Tünel açma, madencilik, eğim stabilizasyonu, tüneldiz hastalıkları arıtma ve çatıyı destekleme

    yeraltı işlerinin. Gevşek zemin içindir (kil, kum kırılabilirlik vb.). İçi boş bağlantı çubuğu,

    yüksek mukavemetli dikişsiz boru.

    Parametreler ve Spesifikasyon:

    R25N R32N R32S R38N R51L R51N T76N T76S
    Dış Çap (mm) 25 32 32 38 51 51 76 76
    İç Çap (mm) 14 19 16 19 36 33 52 45
    Son Yük Kapasitesi (kN) 200 280 360 500 550 800 1600 1900
    Verim Yük Kapasitesi (kN) 150 230 280 400 450 630 1200 1500
    Çekme Mukavemeti, Rm (N / mm2) 800 800 800 800 800 800 800 800
    Verim Mukavemeti, Rp0.2 (N / mm2) 650 650 650 650 650 650 650 650
    Ağırlık (Kg / m) 2.3 3.2 3.6 5.5 6.5 8 16.0 19.7
    Diş Tipi (sol) ISO10208 ISO1720 MAI T76 Standart
    Çelik Sınıfı EN10083-1 (Alaşımlı Yapı Çelik)
    Karbon çeliğiyle karşılaştırıldığında, alaşımlı yapı çeliği yüksek anti-korozyon kapasitesine ve yüksek mekanikliğe sahiptir.

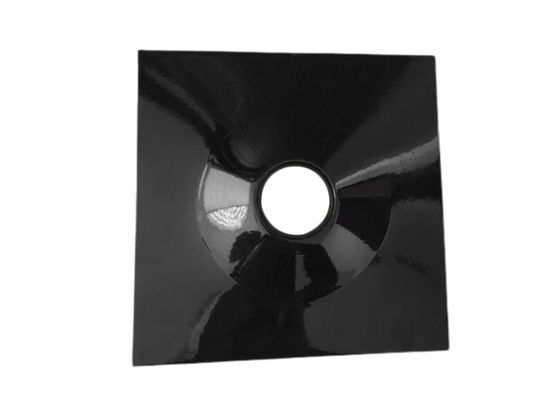

    Ankraj Plakası

    R25N R32N R32S R38N R51L R51N T76N T76S
    Ebatlar (mm) 150 x 150 200 * 200 200 * 200 200 * 200 200 * 200 250 * 250 250 * 250 250 * 250
    Kalınlık (mm) 8 10 12 12 20 40 40 40
    Delik çapı (mm) 30 35 35 41 60 60 80 80
    Ağırlık (KG / PC) 1.4 3 3.7 3.6 8.8 18.5 18 18
    Soğuk geometriyle deforme olmuş

    Ankraj Bağlantısı

    R25N R32N R32S R38N R51L R51N T76N T76S
    Dış çap (mm) 35 42 42 52 63 63 95 95
    Uzunluk (mm) 120 145 160or190 180 180 200 200 200
    Ağırlık 0.45 0.7 0.75 1.4 1.7 1.9 6.4 6.4
    İşlenmiş çelik kaplin orta durdurma

    Matkap ucu

    R25N R32N R32S R38N R51L R51N T76N T76S
    çapı (mm) 41,51 51,76,90 90.100.110.115.130 130.150.160.180.200

    Sertleştirilmiş çapraz bit

    (EX)

    Küçük kaya parçaları ile gevşek orta ve yoğun koşul için sertleştirilmiş çapraz bit.

    Tungsten çapraz bit

    (Exx)

    Tıraş için yumuşak ila orta arası kaya için TC çapraz uç

    Sertleştirilmiş düğme biti

    (ES)

    Kayalarla konsolide edilmemiş kaya için sertleştirilmiş buuton biti.

    Tungsten karbon düğmesi bit

    (ESS)

    Oluşumlar için orta dereceli kaya için TC eklemeli düğme biti.

    Sertleştirilmiş kemer biti

    (AK)

    Konsolidasyonsuz toprak için optimize geometrili sertleştirilmiş matkap ucu

    küçük kayalarla.

    Tungsten karbon kemer biti

    (ECC)

    Yumuşak ila orta dereceli kaya oluşumları için optimize geometriye sahip TC matkap ucu.

    Sertleştirilmiş damla merkez biti

    (EY)

    Orta ila yoğun zemin koşulları için sertleştirilmiş çapraz bit

    TC düşen merkez biti

    (EY)

    Yumuşak ila orta dereceli kaya oluşumları için TC matkap ucu.

    Döküm kili biti

    (EW)

    Çok yumuşak ila yumuşak caly için optimize edilmiş geometriyle kil biti dökümü.
    İşlenmiş çelik bıçak veya Kasnak çelik bıçak

    Çapa Somunu

    R25N R32N R32S R38N R51L R51N T76N T76S
    Anahtar boyutu (mm) 41 46 46 50 75 75 100 100
    Uzunluk (mm) 135 45 45 55 70 70 80 80
    Ağırlığı (kg / PC) 0.25 0.35 0.35 0.5 1.55 1.55 3.6 3.6
    İşlenmiş çelik somun veya döküm çelik somun

    T-Dişli Ankraj Cıvatası Teknik Veriler

    Bar Tipi

    Dış çap

    (mm)

    İç çapı

    (mm)

    Enine kesit

    (mm2)

    Son Yük

    KN

    Verim Noktası

    KN

    Ağırlık

    (kg / m)

    Konu Sola /

    Sağ el

    30/11 30 11 446 320 260 3.3 Kaldırın veya sağa kaldırın
    30/14 30 14 395 260 220 2.9 Kaldırın veya sağa kaldırın
    30/16 30 16 382 220 180 2.7 Kaldırın veya sağa kaldırın
    40/16 40 16 879 660 525 7 Kaldırın veya sağa kaldırın
    40/20 40 20 726 539 430 5.6 Kaldırın veya sağa kaldırın
    52/26 52 26 1337 929 730 10.0 Kaldırın veya sağa kaldırın
    73/53 73 53 1160 1630 970 12.3 Kaldırın veya sağa kaldırın
    73/56 73 56 1094 1414 785 11.1 Kaldırın veya sağa kaldırın
    73/45 73 45 2265 1630 1180 17.8 Kaldırın veya sağa kaldırın

    Ürün resmi:

    Çukur ankraj ankrajının özellikleri

    • Zor zemin koşulları için özellikle uygundur.

    • Delme, yerleştirme ve derz dolgu işlemlerinden beri yüksek bir montaj oranı, tek bir

    çalışma.

    • Kendiliğinden sondaj sistemi, kılıflı bir sondaj deliği gereksinimini ortadan kaldırır.

    • Eş zamanlı delme ve enjeksiyonla montaj mümkündür.

    • Her yönden kolay kurulum, ayrıca yukarıya doğru.

    • Sınırlı alan, yükseklik ve zor erişime açık alanlarda çalışmaya uygundur.

    • Basit enjeksiyon sistemi. • Paslanmaya karşı korozyon koruması için galvanizleme

    Tünel ve Zemin Mühendisliği Uygulamaları

    • Radyal cıvatalar

    • Eğim stabilizasyonu

    • Forepoling

    • Mikro enjeksiyon kazık

    • Yüz sabitleme

    • Geçici destek çapası

    • Portal hazırlığı

    • Toprak çivileme
