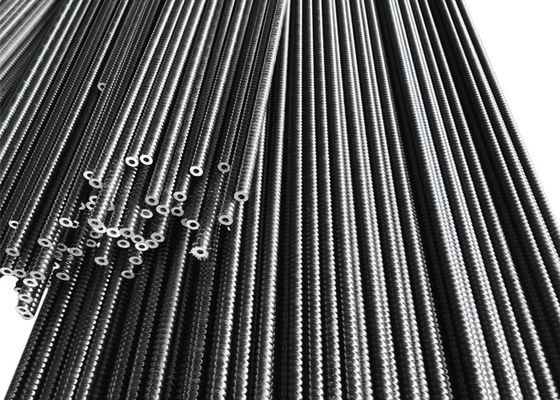

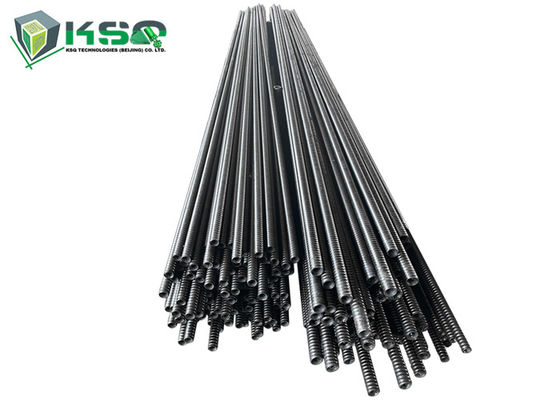

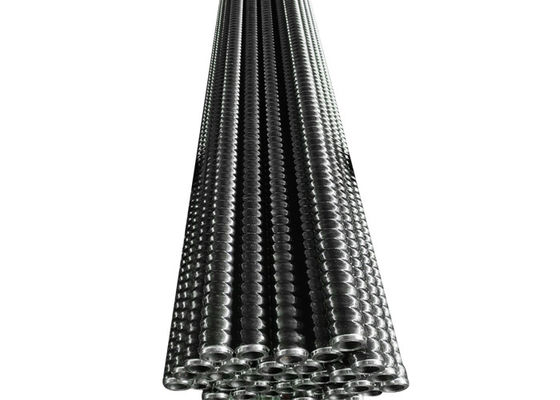

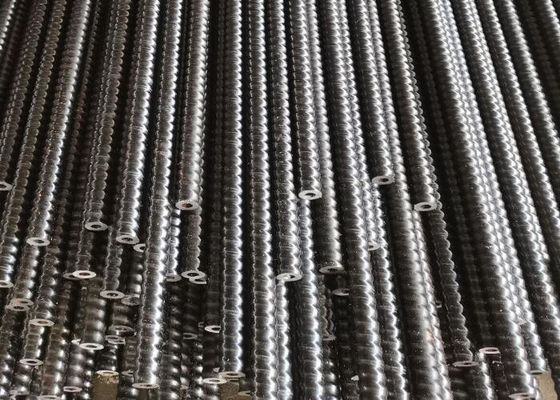

Eğim stabilizasyonu için 40CR R32/20 İçi Boş Çubuk Kendiliğinden Delinen Ankraj Cıvatası
Çapa cıvata
Ankraj cıvatası, yapıları veya jeoteknik yükü sabit bir kaya oluşumuna aktaran çubuk anlamına gelir,
çubuk, matkap ucu, kaplin, plaka, enjeksiyon tapası ve somundan oluşur.Tünel açmada yaygın olarak kullanılmaktadır,
madencilik, şev stabilizasyonu, tünel hastalıkları arıtma ve yeraltı işlerinin çatı desteği.İçin
gevşek zemin (kil, kum gevrek vb.) İçi boş ankraj çubuğu, yüksek mukavemetli dikişsiz borudan yapılmıştır.
İçi Boş Derz Ankraj Cıvatasının Özellikleri:
İçi boş tasarım, enjeksiyon tüpü işlevini uygulayın, geleneksel enjeksiyon sırasında harç kaybını önleyin
tüp dışarı çekildi. Doldurma dolu ve proje kalitesini artırmak için basınçlı enjeksiyon elde edebilir.
Merkez iyidir, mortor cıvata gövdesini birbirine sarabilir, böylece korozyonun oluşmasını önleyebilir
vadeli destekleyici amaçlar.
Dişlerin yerinde işlenmesi olmadan kolay kurulum.Bir plaka, somun kolayca monte edilebilir.
Selt-Delme Ankraj Cıvatası Açıklama
Delme, enjeksiyon ve ankraj gövdelerini bir bütün olarak yapabilir.
Geniş bir spesifikasyona sahiptir.Çap: 25-130mm.
Qucik ve kolay yapım, yüksek verim.
Kullanılmamış çevredeki kayalar.
Çapa cıvata
|
|
R25N
|
R32N
|
R32S
|
R38N
|
R51L
|
R51N
|
T76N
|
T76S
|
|
Dışarıda
çap
(mm)
|
25
|
32
|
32
|
38
|
51
|
51
|
76
|
76
|
|
İç
çap
(mm)
|
14
|
20
|
16
|
19
|
36
|
33
|
52
|
45
|
|
nihai
yük
kapasite
(KN)
|
200
|
280
|
360
|
500
|
550
|
800
|
1600
|
1900
|
|
verim yükü
kapasite
(KN)
|
150
|
230
|
280
|
400
|
450
|
630
|
1200
|
1500
|
|
çekme
güç,
Rp0.2
(N/mm2)
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Yol ver
güç,
Rp0.2
(N/mm2)
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
|
Ağırlık
(Kg/m)
|
2.3
|
3.2
|
3.6
|
5.5
|
6.5
|
8.0
|
16.0
|
19.7
|
|
Konu
tip
(sol taraf)
|
ISO10208
|
ISO1720
|
MAIT76 Standardı
|
|
Çelik sınıfı
|
En10083-1
En10083-1(Alaşımlı yapı çeliği)
|
|
Karbon çeliği ile karşılaştırıldığında, alaşımlı yapı çeliği, yüksek korozyon önleyici kapasiteye ve yüksek mekanik özelliklere sahiptir.
|
T-Dişli Ankraj Cıvatası Teknik Verileri
|
Bar Tipi
|
Dışarıda
Çap
(mm)
|
İç çapı
(mm)
|
Enine kesit
(mm2)
|
Nihai yük
KN
|
Verim Noktası
KN
|
Ağırlık
(kg/m)
|
İplik Sol/
Sağ el
|
|
30/11
|
30
|
11
|
446
|
320
|
260
|
3.3
|
Kaldır veya sağ
|
|
30/14
|
30
|
14
|
395
|
260
|
220
|
2.9
|
Kaldır veya sağ
|
|
30/16
|
30
|
16
|
382
|
220
|
180
|
2.7
|
Kaldır veya sağ
|
|
40/16
|
40
|
16
|
879
|
660
|
525
|
7.0
|
Kaldır veya sağ
|
|
40/20
|
40
|
20
|
726
|
539
|
430
|
5.6
|
Kaldır veya sağ
|
|
52/26
|
52
|
26
|
1337
|
929
|
730
|
10.0
|
Kaldır veya sağ
|
|
73/53
|
73
|
53
|
1160
|
1630
|
970
|
12.3
|
Kaldır veya sağ
|
|
73/56
|
73
|
56
|
1094
|
1414
|
785
|
11.1
|
Kaldır veya sağ
|
|
73/45
|
73
|
45
|
2265
|
1630
|
1180
|
17.8
|
Kaldır veya sağ
|
