Madencilik ve rehabilitasyon için 500/400KN 3m Kendinden Sondajlı Ankraj Çubuğu R38/21
Çapa cıvata

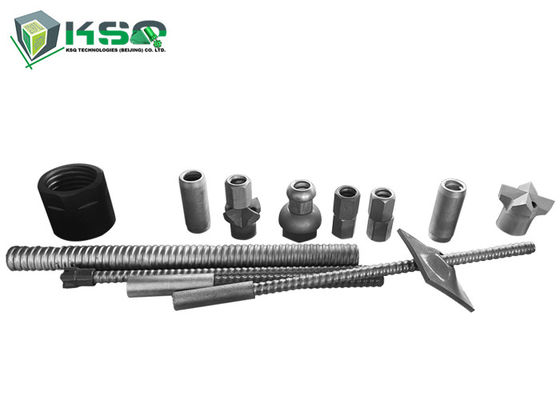

Ankraj cıvatası, yapıları veya jeoteknik yükü sabit bir kaya oluşumuna aktaran çubuk anlamına gelir,
çubuk, matkap ucu, kaplin, plaka, enjeksiyon tapası ve somundan oluşur.Tünel açmada yaygın olarak kullanılmaktadır,
madencilik, şev stabilizasyonu, tünel hastalıkları arıtma ve yeraltı işlerinin çatı desteği.İçin

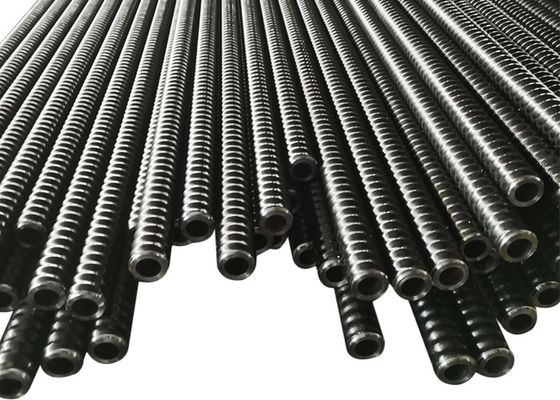

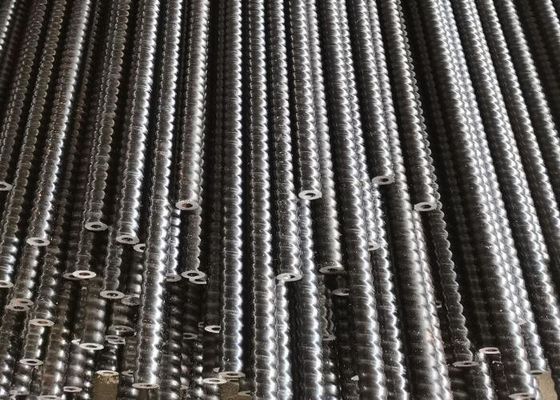

gevşek zemin (kil, kum gevrek vb.) İçi boş ankraj çubuğu, yüksek mukavemetli dikişsiz borudan yapılmıştır.
İçi Boş Derz Ankraj Cıvatasının Özellikleri:
İçi boş tasarım, enjeksiyon tüpü işlevini uygulayın, geleneksel enjeksiyon sırasında harç kaybını önleyin
tüp dışarı çekildi. Doldurma dolu ve proje kalitesini artırmak için basınçlı enjeksiyon elde edebilir.
Merkez iyidir, mortor cıvata gövdesini birbirine sarabilir, böylece korozyonun oluşmasını önleyebilir
vadeli destekleyici amaçlar.
Dişlerin yerinde işlenmesi olmadan kolay kurulum.Bir plaka, somun kolayca monte edilebilir.
Selt-Delme Ankraj Cıvatası Açıklama
Delme, enjeksiyon ve ankraj gövdelerini bir bütün olarak yapabilir.
Geniş bir spesifikasyona sahiptir.Çap: 25-130mm.
Qucik ve kolay yapım, yüksek verim.
Kullanılmamış çevredeki kayalar.
Özellikleri
■ Tendon aynı anda bir matkap çubuğu görevi görür
■ Son derece hızlı kurulum, çünkü sondaj deliği, eş zamanlı delme ve enjeksiyonla gereksiz hale getirilir
■ Sistem, basit ve kompakt delme ekipmanı kullanılarak dar alanlara kurulabilir
■ Değişken ankraj ve açı dengeleme tasarımları
■ Düzensiz harç gövdesi kapasiteyi artırır
■ Çeşitli zemin koşulları için matkap uçları mevcuttur
■ Bu şekilde kullanılabilir
Uygulama alanları
■ Eğim, dolgu ve kaya stabilizasyonu
■ İksa ve kazılar
■ Kaya düşme ağının sabitlenmesi
■ Çığ bariyerleri
■ Temeller
Çapa cıvata
R-Dişli Ankraj Cıvatası Teknik Verileri
|
|
R25N
|
R32N
|
R32S
|
R38N
|
R51L
|
R51N
|
T76N
|
T76S
|
|
Dış çap (mm)
|
25
|
32
|
32
|
38
|
51
|
51
|
76
|
76
|
|
İç çap (mm)
|
14
|
20
|
16
|
21
|
36
|
33
|
52
|
45
|
|
Nihai yük kapasitesi
(KN)
|
200
|
280
|
360
|
500
|
550
|
800
|
1600
|
1900
|
|
Verim yük kapasitesi (KN)
|
150
|
230
|
280
|
400
|
450
|
630
|
1200
|
1500
|
|
Çekme mukavemeti, Rp0.2
(N/mm2)
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Verim gücü, Rp0.2
(N/mm2)
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
|
Ağırlık (Kg/m)
|
2.3
|
3.2
|
3.6
|
5.5
|
6.5
|
8.0
|
16.0
|
19.7
|
|
İplik tipi
(sol taraf)
|
ISO10208
|
ISO1720
|
MAIT76 Standardı
|
|
Çelik sınıfı
|
En10083-1
En10083-1(Alaşımlı yapı çeliği)
|
|
Karbon çeliği ile karşılaştırıldığında, alaşımlı yapı çeliği, yüksek korozyon önleyici kapasiteye ve yüksek mekanik özelliklere sahiptir.
|
T-Dişli Ankraj Cıvatası Teknik Verileri
|
Bar Tipi
|
Dışarıda
Çap
(mm)
|
içinde
Çap
(mm)
|
Enine kesit
(mm2)
|
nihai
Yük
KN
|
Verim Noktası
KN
|
Ağırlık
(kg/m)
|
İplik Sol/
Sağ el
|
|
30/11
|
30
|
11
|
446
|
320
|
260
|
3.3
|
Kaldır veya sağ
|
|
30/14
|
30
|
14
|
395
|
260
|
220
|
2.9
|
Kaldır veya sağ
|
|
30/16
|
30
|
16
|
382
|
220
|
180
|
2.7
|
Kaldır veya sağ
|
|
40/16
|
40
|
16
|
879
|
660
|
525
|
7.0
|
Kaldır veya sağ
|
|
40/20
|
40
|
20
|
726
|
539
|
430
|
5.6
|
Kaldır veya sağ
|
|
52/26
|
52
|
26
|
1337
|
929
|
730
|
10.0
|
Kaldır veya sağ
|
|
73/53
|
73
|
53
|
1160
|
1630
|
970
|
12.3
|
Kaldır veya sağ
|
|
73/56
|
73
|
56
|
1094
|
1414
|
785
|
11.1
|
Kaldır veya sağ
|
|
73/45
|
73
|
45
|
2265
|
1630
|
1180
|
17.8
|
Kaldır veya sağ
|
