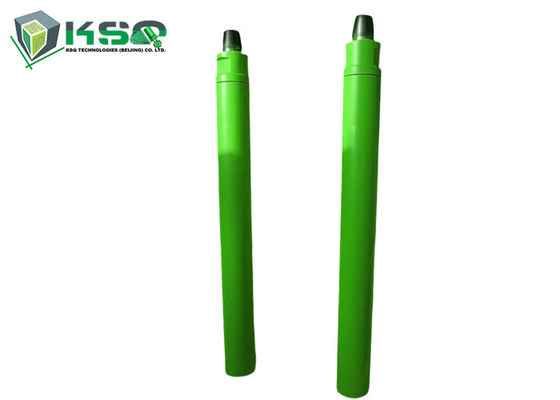

DHD3.5 COP35 QLX35 TD35.2 Terranox 3 DTH Çekiç, Delikten Aşağı Yüksek Hava Basıncı Çekiç
Uygulamalar
1. Yeraltı madenciliği
2. Taş ocağı tezgah işlemleri
3. Su kuyusu sondajı
| Ayak Valfsiz 3" Yüksek Hava Basıncı DTH Çekiç |
 |
| Açıklama |
Ağırlık (kg) |
| 1.Üst alt |
4.20 |
| 2. Üst Alt O-ring |
0.01 |
| 3. Koparma Yüzüğü |
0.01 |
| 4. Kontrol Vanası |
0.20 |
| 5. Bahar |
0.02 |
| 6. Sıkıştırma Tamponu |
0.04 |
| 7. Hava Dağıtıcı |
1.40 |
| 8. İç silindir |
1.60 |
| 9. Piston |
5.40 |
| 10. Dış Silindir |
9.50 |
| 11. Kılavuz manşon |
|
| 12. Durdurma Halkasının O-ringi |
0.01 |
| 13. Durdurma Halkası |
0.20 |
| 14. Koparma Yüzüğü |
0.01 |
| 15. Sürücü Aynası |
1,95 |
| 16. Matkap Ucu |
5.00 |
|
| |
|
| Teknik veri |
| Uzunluk (Bitsiz) |
930mm |
| Ağırlık (Bit Olmadan) |
25.00kg |
| Dış çapı |
φ82mm |
| Uç Uç |
DHD3.5 |
| Delik Aralığı |
φ92 - φ110mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
| Çalışma Basıncı |
1.0 - 1.5 Mpa |
| 17 Bar'da Darbe Oranı |
28HZ |
| Önerilen Dönme Hızı |
25 - 40 dev/dak |
| Hava tüketimi |
1.0Mpa: 4.5 m³/dak |
| 1.5Mpa: 9 m³/dak |
|
Ayak Valfli Yüksek Hava Basıncı DTH Çekiç
Ayak Valfli Yüksek Hava Basıncı DTH Çekiçlerin Özellikleri:
Ayak valfli bir tür valfsiz yüksek hava basınçlı DTH çekicidir.Aşağıdaki avantajlara sahiptir:
Ana özellikler aşağıdaki gibidir:
1. Vanasız hava dağıtımı, daha güvenilir.
2. Pistonun basit tasarımı.Uzun ömür.
3. Daha verimli enerji transferi, daha hızlı delme hızı, düşük hava tüketimi ve daha düşük yağ tüketimi.
4. Daha az iç parça, basit yapı, uzun ömür, daha az arıza ve tüm parçalar ısıl işlem gördüğü için bakımı daha kolaydır.
5. Üst alt, tahrik aynası ve dış silindir çok kademeli dişlerle bağlandığı için sökülmesi kolaydır.
| Ayak Valfli Yüksek Hava Basıncı DTH Çekiç - KSQ Serisi DTH Çekiç |
| |
modeli |
KSQ35 |
KSQ45 |
KSQ55 |
KSQ55C |
KSQ65 |
KSQ85 |
KSQ1120 |
| Uzunluk (Bitsiz) |
930mm |
1030 mm |
1214 mm |
1160 mm |
1248 mm |
1492 mm |
1900 mm |
| Ağırlık (Bit Olmadan) |
25.00kg |
39.00kg |
76.50kg |
72.50kg |
100.00kg |
188.00kg |
480.00kg |
| Dış çapı |
φ82mm |
φ99mm |
φ126mm |
φ126mm |
φ142mm, φ144mm,
φ146mm, φ148mm,
|
φ180mm, φ185mm, |
φ275mm |
| Uç Uç |
DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
KSQ55C
/DHD350Q
|
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| Delik Aralığı |
φ92 - φ110mm |
φ110 - φ135mm |
φ135 - φ155mm |
φ135 - φ155mm |
φ155 - φ190mm |
φ195 - φ254mm |
φ305 - φ445mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 6 5/8 '' Kayıt |
| Çalışma Basıncı |
1.0 - 1.5 Mpa |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
28HZ |
27HZ |
25HZ |
25HZ |
23HZ |
27HZ |
16HZ |
| Önerilen Dönme Hızı |
25 - 40 dev/dak |
25 - 40 dev/dak |
20 - 35 dev/dak |
20 - 35 dev/dak |
20 - 30 devir/dakika |
20 - 30 devir/dakika |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 4.5 m³/dak |
1.0Mpa: 6 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 10 m³/dak |
1.0Mpa: 15 m³/dak |
1.0Mpa: 30 m³/dak |
| 1.5Mpa: 9 m³/dak |
1.8Mpa: 10 m³/dak |
1.8Mpa: 15 m³/dak |
1.8Mpa: 15 m³/dak |
1.8Mpa: 20 m³/dak |
1.8Mpa: 26 m³/dak |
1.8Mpa: 56 m³/dak |
| |
2.4Mpa: 23 m³/dak |
2.4Mpa: 23 m³/dak |
2.4Mpa: 23 m³/dak |
2.4Mpa: 28,5 m³/dak |
2.4Mpa: 34 m³/dak |
2.4Mpa: 78 m³/dak |
| Ayak Valfli Yüksek Hava Basıncı DTH Çekiç - NSD Serisi DTH Çekiç |
| modeli |
NSD4 |
NSD5 |
NSD6 |
NSD8 |
NSD10 |
NSD12 |
| Uzunluk (Bitsiz) |
1084 mm |
1175 mm |
1261 mm |
1463 mm |
1502 mm |
1880mm |
| Ağırlık (Bit Olmadan) |
40.50kg |
72.50kg |
100.00kg |
192.00kg |
290.00kg |
487,00kg |
| Dış çapı |
φ99mm |
φ126mm |
φ142mm, φ144mm,φ146mm, φ148mm |
φ180mm, φ185mm |
φ226mm |
φ275mm |
| Uç Uç |
SD4 |
SD5 |
SD6 |
SD8 |
SD10 |
SD12 |
| Delik Aralığı |
φ110 - φ135mm |
φ135- φ155mm |
φ155 - φ190mm |
φ195 - φ254mm |
φ254 - φ311mm |
φ305 - φ445mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 4 1/2 '' Reg, API 6 5/8 '' Reg |
API 6 5/8 '' Kayıt |
| Çalışma Basıncı |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
2.0 - 3.5 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
27HZ |
25HZ |
23HZ |
20HZ |
18HZ |
16HZ |
| Önerilen Dönme Hızı |
25 - 40 dev/dak |
30 - 35 dev/dak |
20 - 30 devir/dakika |
5 - 25 dev/dak |
20 - 30 devir/dakika |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 6 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 10 m³/dak |
1.0Mpa: 15 m³/dak |
1.0Mpa: 22 m³/dak |
1.0Mpa: 30 m³/dak |
| 1.8Mpa: 10 m³/dak |
1.8Mpa: 15 m³/dak |
1.8Mpa: 20 m³/dak |
1.8Mpa: 26 m³/dak |
1.8Mpa: 40 m³/dak |
1.8Mpa: 56 m³/dak |
| 2.4Mpa: 15 m³/dak |
2.4Mpa: 23 m³/dak |
2.4Mpa: 28,5 m³/dak |
2.4Mpa: 34 m³/dak |
2.4Mpa: 55 m³/dak |
2.4Mpa: 78 m³/dak |
| Ayak Valfli Yüksek Hava Basıncı DTH Çekiç - NQL Serisi DTH Çekiç |
| modeli |
NQL4 |
NQL5 |
NQL6 |
NQL8 |
| Uzunluk (Bitsiz) |
1097 mm |
1156mm |
1212mm |
1465 mm |
| Ağırlık (Bit Olmadan) |
41.00kg |
73.00kg |
95.00kg |
182.00kg |
| Dış çapı |
φ99mm |
φ126mm |
φ142mm, φ144mm,φ146mm, φ148mm |
φ180mm |
| Uç Uç |
QL4 |
QL5 |
QL6 |
QL8 |
| Delik Aralığı |
φ110 - φ135mm |
φ135- φ155mm |
φ155 - φ190mm |
φ195 - φ254mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF |
API 4 1/2 '' Kayıt |
| Çalışma Basıncı |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
| 17 Bar'da Darbe Oranı |
27HZ |
25HZ |
23HZ |
20HZ |
| Önerilen Dönme Hızı |
25 - 40 dev/dak |
25 - 40 dev/dak |
20 - 30 devir/dakika |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 6 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 10 m³/dak |
1.0Mpa: 15 m³/dak |
| 1.8Mpa: 10 m³/dak |
1.8Mpa: 15 m³/dak |
1.8Mpa: 20 m³/dak |
1.8Mpa: 26 m³/dak |
| 2.4Mpa: 15 m³/dak |
2.4Mpa: 23 m³/dak |
2.4Mpa: 28,5 m³/dak |
2.4Mpa: 34 m³/dak |
| Ayak Valfli Yüksek Hava Basıncı DTH Çekiç - N Serisi DTH Çekiç |
| modeli |
N100 |
N120 |
N125 |
| Uzunluk (Bitsiz) |
1510 mm |
1900 mm |
1900 mm |
| Ağırlık (Bit Olmadan) |
288.00kg |
485,00kg |
480.00kg |
| Dış çapı |
φ226mm |
φ275mm |
φ275mm |
| Uç Uç |
NUMA100 |
NUMA120 |
NUMA125 |
| Delik Aralığı |
φ254 - φ311mm |
φ305- φ445mm |
φ305- φ445mm |
| Bağlantı Konusu |
API 4 1/2 '' Reg, API 6 5/8 '' Reg |
API 6 5/8 '' Kayıt |
API 6 5/8 '' Kayıt |
| Çalışma Basıncı |
2.0 - 3.5 Mpa |
2.0 - 3.5 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
18HZ |
16HZ |
16HZ |
| Önerilen Dönme Hızı |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 22 m³/dak |
1.0Mpa: 30 m³/dak |
1.0Mpa: 30 m³/dak |
| 1.8Mpa: 45 m³/dak |
1.8Mpa: 56 m³/dak |
1.8Mpa: 56 m³/dak |
| 2.4Mpa: 60 m³/dak |
2.4Mpa: 78 m³/dak |
2.4Mpa: 78 m³/dak |
DTH çekiç/DTH çekiç/DTH/Aşağı Delik Çekiçler/Abajo los martillos del agujero/Por el agujero Martillos/Martillos DTH/Herramientas de martillo DTH/DTH Çekiç Araçları
Üretim Hattı Görünümü
Hakkımızda
KSQ Tecnologies (Beijing) Co. Ltd.'nin MIROC® Kaya Delme Aletleri ürün grubu yılların sonucudur.
ileri mühendislik, hassas üretim ve yüksek kaliteli malzemelerin kullanımına adanmışlık.
MIROC® Kaya Delme Aletleri, dünya çapında madencilik, inşaat, tünel açma ve taş ocakçılığı projeleri ile ilgili birçok sondaj uzmanı tarafından kullanılmaktadır.
KSQ Technologies (Beijing) Co. Ltd. geliştirme, üretim ve uygulamada olağanüstü teknik bilgi birikimi sağlar.Şirket, yüksek sağlamak için gelişmiş üretim süreçlerini benimsemiştir.
kaya delme aksesuarları için kaliteli çelikler ve tungsten karbür uçlar.Personeli, müşterilerin sondaj ihtiyaçlarını anlar ve iş için doğru sondaj araçlarını önermek için hizmet becerilerine sahiptir.Deneyimli ürün geliştiricileri de özel araçlar oluşturabilir.Ayrıca, şirketin gelişimi
ekip her yıl yenilikçi ürünler sunar – sahada titizlikle test edilmiş ve kanıtlanmış araçlar
endüstri beklentilerinin ötesinde performans sergilemek.
MIROC® Kaya Delme ve Yer Destek Araçları şunları içerir:
Entegre Çubuklar
Delik Çubukları
Konik Delme Aletleri
Uzatma Delme Araçları
Sürüklenen ve Tünel Açma Araçları
Raybalama Araçları
Şaft Çubuklar
Şaft Adaptörleri (Çarpıcı Çubuklar)
Delikten aşağı (DTH) Bitler
Delikten aşağı (DTH) Çekiçler
Kalite kontrol
KSQ şu yönetim felsefesine inanır: Kalite pazardır”.Bu nedenle, tüm ürünlerimiz uluslararası kalite yönetim sisteminin talebine kesinlikle uygundur, bu nedenle IQC, IPQC ve OQC'yi tüm yol boyunca takip etmeye ve izlemeye devam ederler.Profesyonel test personeli ve gelişmiş algılama ekipmanı ile donatılmış fabrikamız, kapsamlı, sıkı bir denetim yapmak için uluslararası gelişmiş algılama araçlarını ve yöntemlerini, ürün teknik koşullarını benimser.
KSQ, kalite denetimi için yönetim ekibini mükemmelleştirmek ve tüm kurallar için katı bir güvenlik sistemi bulmak için asla durmaz.Böylece işçilerin kalite eylemini standartlaştırabilir ve sınırlayabiliriz ve kalite kontrol atmosferini oluşturan KSQ kalite kültürünü inşa edebiliriz.
Teknolojiyi iyileştirmeye ve reforme etmeye kendimizi adadık, bu yüzden çok fazla para harcıyoruz, birçok gelişmiş ekipman getiriyoruz, arayışımız ürünlerimizin kaliteli olmasını sağlamak ve geliştirmek, bu da şirketimizin teknik yeteneğini geliştirmeye devam etmemiz gerektiğini belirler.
