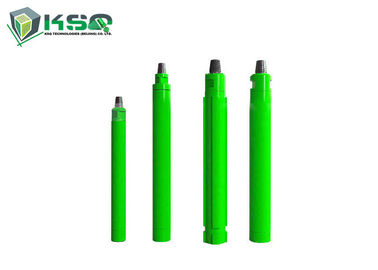

Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç
Uygulamalar
1. Yeraltı madenciliği
2. Taş ocağı tezgah işlemleri
3. Su kuyusu sondajı
Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç
Ayak Valfsiz Yüksek Hava Basınçlı DTH Çekiçlerin Özellikleri:
Ayak valfi olmayan bir tür yüksek hava basınçlı DTH çekicidir ve en yeni tasarımımızdır.Aynı zamanda dünyanın en gelişmiş DTH çekiçlerinden biridir.
Aşağıdaki avantajlara sahiptir:
1. Ayak valfi kırılması ve genişleme ve daralma sıkıntısından.
2. Daha düşük enerji tüketimi ve daha yüksek darbe frekansı.Delme hızı, dip valfli olandan %15-30 daha yüksektir.
3. Basit yapı, güvenilir parçalar, uzun ömür, kolay ve ucuz bakım.
4. Daha düşük hava ve yağ tüketimi.Yağ tüketimi, dip valfli olandan yaklaşık %10 daha düşüktür.
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - KSQ Serisi DTH Çekiç |
| |
modeli |
KSQ25A |
KSQ35A |
KSQ45A |
KSQ45S |
KSQ55A |
KSQ55S |
| Uzunluk (Bitsiz) |
872 mm |
888mm |
1011 mm |
986 mm |
1110 mm |
1110 mm |
| Ağırlık (Bit Olmadan) |
16.00kg |
25.00kg |
43.20kg |
37.00kg |
69.00kg |
66.00kg |
| Dış çapı |
φ71mm |
φ82mm |
φ99mm |
φ92mm |
φ126mm |
φ116mm |
| Uç Uç |
KSQ25 |
IR3.5 |
COP44/DHD340 |
COP44/DHD340 |
COP54/DHD350R |
COP54/DHD350R |
| Delik Aralığı |
φ76 - φ90mm |
φ90 - φ115mm |
φ110 - φ135mm |
φ105 - φ120mm |
φ135 - φ155mm |
φ127 - φ145mm |
| Bağlantı Konusu |
T42*10*1.5 |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg, API 2 7/8 '' IF |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
| Çalışma Basıncı |
1.0 - 1.5 Mpa |
1.0 - 1.5 Mpa |
1.2 - 2.0 Mpa |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1.3 - 2.3 Mpa |
| 17 Bar'da Darbe Oranı |
25HZ |
25HZ |
30HZ |
30HZ |
28HZ |
28HZ |
| Önerilen Dönme Hızı |
22 - 35 dev/dak |
25 - 40 dev/dak |
22 - 35 dev/dak |
25 - 40 dev/dak |
20 - 35 dev/dak |
20 - 35 dev/dak |
| Hava tüketimi |
1.0Mpa: 4 m³/dak |
1.0Mpa: 3.8 m³/dak |
1.0Mpa: 6 m³/dak |
1.8Mpa: 8 m³/dak |
1.0Mpa: 7 m³/dak |
1.0Mpa: 7 m³/dak |
| 1.5Mpa: 6 m³/dak |
1.5Mpa: 7.5 m³/dak |
1.8Mpa: 10 m³/dak |
2.4Mpa: 13 m³/dak |
1.8Mpa: 14 m³/dak |
1.8Mpa: 13,5 m³/dak |
| |
|
2.4Mpa: 15 m³/dak |
|
2.4Mpa: 19 m³/dak |
2.4Mpa: 18 m³/dak |
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - KSQ Serisi DTH Çekiç |
| modeli |
KSQ55C(A) |
KSQ65A |
KSQ75A |
KSQ85A |
KSQ1120A |
| Uzunluk (Bitsiz) |
1102 mm |
1238 mm |
1258 mm |
1359 mm |
1880mm |
| Ağırlık (Bit Olmadan) |
68.00kg |
98.00kg |
120.00kg |
175.00kg |
474.00kg |
| Dış çapı |
φ126mm |
φ142mm, φ146mm |
φ165mm |
φ180mm, φ185mm |
φ275mm |
| Uç Uç |
KSQ55C/DHD350Q |
COP64/DHD360 |
COP64/DHD360 |
COP84/DHD380 |
DHD1120 |
| Delik Aralığı |
φ135 - φ155mm |
φ155 - φ203mm |
φ175 - φ216mm |
φ195 - φ254mm |
φ305 - φ445mm |
| Bağlantı Konusu |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 3 1/2 '' Kayıt |
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 6 5/8 '' Kayıt |
| Çalışma Basıncı |
1.3 - 2.3 Mpa |
1.5 - 3.0 Mpa |
1.5 - 3.0 Mpa |
1.5 - 3.0 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
28HZ |
25HZ |
23HZ |
22HZ |
20HZ |
| Önerilen Dönme Hızı |
20 - 35 dev/dak |
20 - 30 devir/dakika |
20 - 30 devir/dakika |
15 - 25 dev/dak |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 8 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 11 m³/dak |
1.0Mpa: 12 m³/dak |
1.0Mpa: 28 m³/dak |
| 1.8Mpa: 14 m³/dak |
1.8Mpa: 18 m³/dak |
1.8Mpa: 20 m³/dak |
1.8Mpa: 22 m³/dak |
1.8Mpa: 50 m³/dak |
| 2.4Mpa: 19 m³/dak |
2.4Mpa: 26 m³/dak |
2.4Mpa: 28 m³/dak |
2.4Mpa: 28 m³/dak |
2.4Mpa: 71 m³/dak |
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - KSD Serisi DTH Çekiç |
| modeli |
KSD4A |
KSD5A |
KSD6A |
KSD8A |
KSD10A |
KSD12A |
| Uzunluk (Bitsiz) |
1012 mm |
1090 mm |
1182 mm |
1330 mm |
1525 mm |
1860mm |
| Ağırlık (Bit Olmadan) |
40.00kg |
70.00kg |
90.00kg |
174.00kg |
316.00kg |
480.00kg |
| Dış çapı |
φ99mm |
φ126mm |
φ146mm |
φ180mm, φ185mm |
φ226mm |
φ275mm |
| Uç Uç |
SD4 |
SD5 |
SD6 |
SD8 |
SD10 |
SD12 |
| Delik Aralığı |
φ110 - φ135mm |
φ155- φ190mm |
φ155 - φ203mm |
φ195 - φ254mm |
φ254 - φ311mm |
φ305 - φ445mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 6 5/8 '' Kayıt |
API 6 5/8 '' Kayıt |
| Çalışma Basıncı |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
2.0 - 3.5 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
30HZ |
28HZ |
25HZ |
22HZ |
20HZ |
20HZ |
| Önerilen Dönme Hızı |
25 - 40 dev/dak |
20 - 35 dev/dak |
20 - 30 devir/dakika |
15 - 25 dev/dak |
20 - 35 dev/dak |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 6 m³/dak |
1.0Mpa: 7 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 12 m³/dak |
15 - 25 dev/dak |
1.0Mpa: 28 m³/dak |
| 1.8Mpa: 9 m³/dak |
1.8Mpa: 14 m³/dak |
1.8Mpa: 18 m³/dak |
1.8Mpa: 22 m³/dak |
1.8Mpa: 40 m³/dak |
1.8Mpa: 50 m³/dak |
| 2.4Mpa: 14 m³/dak |
2.4Mpa: 19 m³/dak |
2.4Mpa: 26 m³/dak |
2.4Mpa: 28 m³/dak |
2.4Mpa: 65 m³/dak |
2.4Mpa: 71 m³/dak |
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - KQL Serisi DTH Çekiç |
| modeli |
KQL4A |
KQL5A |
KQL6A |
KQL8A |
KQL95A |
| Uzunluk (Bitsiz) |
1070mm |
1090 mm |
1183 mm |
1330 mm |
1340 mm |
| Ağırlık (Bit Olmadan) |
40.00kg |
67.00kg |
92.00kg |
171.00kg |
203.00kg |
| Dış çapı |
φ99mm |
φ126mm |
φ146mm, φ148mm |
φ180mm, φ185mm |
φ203 mm |
| Uç Uç |
QL40 |
QL50 |
QL60 |
QL80 |
QL80 |
| Delik Aralığı |
φ110 - φ135mm |
φ135- φ155mm |
φ155 - φ203mm |
φ195 - φ254mm |
φ216 - φ254mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Kayıt,
API 3 1/2 '' Kayıt,
API 2 7/8 '' Kayıt
|
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
| Çalışma Basıncı |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
1.8 - 3.0 Mpa |
| 17 Bar'da Darbe Oranı |
30HZ |
28HZ |
25HZ |
22HZ |
22HZ |
| Önerilen Dönme Hızı |
20 - 30 devir/dakika |
20 - 35 dev/dak |
20 - 30 devir/dakika |
15 - 25 dev/dak |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 5 m³/dak |
1.0Mpa: 7 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 12 m³/dak |
1.0Mpa: 16 m³/dak |
| 1.8Mpa: 9 m³/dak |
1.8Mpa: 14 m³/dak |
1.8Mpa: 18 m³/dak |
1.8Mpa: 22 m³/dak |
1.8Mpa: 28 m³/dak |
| 2.4Mpa: 14 m³/dak |
2.4Mpa: 19 m³/dak |
2.4Mpa: 26 m³/dak |
2.4Mpa: 28 m³/dak |
2.4Mpa: 39 m³/dak |
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - NM Serisi DTH Çekiç |
| modeli |
NM4A |
NM5A |
NM6A |
NM8A |
| Uzunluk (Bitsiz) |
1005 mm |
1110 mm |
1161 mm |
1338 mm |
| Ağırlık (Bit Olmadan) |
40.00kg |
68.50kg |
90.00kg |
176.00kg |
| Dış çapı |
φ99mm |
φ126mm |
φ142mm, φ144mm,φ146mm, φ148mm |
φ180mm, φ185mm |
| Uç Uç |
NM4 |
NM5 |
NM6 |
NM8 |
| Delik Aralığı |
φ110 - φ135mm |
φ155- φ190mm |
φ155- φ203mm |
φ195- φ254mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 2 7/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' IF |
API 4 1/2 '' Kayıt |
| Çalışma Basıncı |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
| 17 Bar'da Darbe Oranı |
30HZ |
28HZ |
25HZ |
22HZ |
| Önerilen Dönme Hızı |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 5 m³/dak |
1.0Mpa: 7 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 12 m³/dak |
| 1.8Mpa: 9 m³/dak |
1.8Mpa: 14 m³/dak |
1.8Mpa: 18 m³/dak |
1.8Mpa: 22 m³/dak |
| 2.4Mpa: 14 m³/dak |
2.4Mpa: 19 m³/dak |
2.4Mpa: 26 m³/dak |
2.4Mpa: 28 m³/dak |
| Ayak Valfsiz Yüksek Hava Basıncı DTH Çekiç - N Serisi DTH Çekiç |
| modeli |
N100A |
N120A |
N125A |
| Uzunluk (Bitsiz) |
1545 mm |
1880mm |
1880mm |
| Ağırlık (Bit Olmadan) |
305.00kg |
475.00kg |
470.00kg |
| Dış çapı |
φ226mm |
φ275mm |
φ275mm |
| Uç Uç |
NUMA100 |
NUMA120 |
NUMA125 |
| Delik Aralığı |
φ254 - φ311mm |
φ305- φ445mm |
φ305- φ445mm |
| Bağlantı Konusu |
API 4 1/2 '' Reg, API 5 1/2 '' Reg |
API 5 1/2 '' Reg, API 6 5/8 '' Reg |
API 5 1/2 '' Reg, API 6 5/8 '' Reg |
| Çalışma Basıncı |
2.0 - 3.5 Mpa |
2.0 - 3.5 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
20HZ |
20HZ |
20HZ |
| Önerilen Dönme Hızı |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 22 m³/dak |
1.0Mpa: 28 m³/dak |
1.0Mpa: 28 m³/dak |
| 1.8Mpa: 40 m³/dak |
1.8Mpa: 50 m³/dak |
1.8Mpa: 50 m³/dak |
| 2.4Mpa: 65 m³/dak |
2.4Mpa: 71 m³/dak |
2.4Mpa: 71 m³/dak |
DTH çekiç/DTH çekiç/DTH/Aşağı Delik Çekiçler/Abajo los martillos del agujero/Por el agujero Martillos/Martillos DTH/Herramientas de martillo DTH/DTH Çekiç Araçları
Üretim Hattı Görünümü
Hakkımızda
KSQ Tecnologies (Beijing) Co. Ltd.'nin MIROC® Kaya Delme Aletleri ürün grubu yılların sonucudur.
ileri mühendislik, hassas üretim ve yüksek kaliteli malzemelerin kullanımına adanmışlık.
MIROC® Kaya Delme Aletleri, dünya çapında madencilik, inşaat, tünel açma ve taş ocakçılığı projeleri ile ilgili birçok sondaj uzmanı tarafından kullanılmaktadır.
KSQ Technologies (Beijing) Co. Ltd. geliştirme, üretim ve uygulamada olağanüstü teknik bilgi birikimi sağlar.Şirket, yüksek sağlamak için gelişmiş üretim süreçlerini benimsemiştir.
kaya delme aksesuarları için kaliteli çelikler ve tungsten karbür uçlar.Personeli, müşterilerin sondaj ihtiyaçlarını anlar ve iş için doğru sondaj araçlarını önermek için hizmet becerilerine sahiptir.Deneyimli ürün geliştiricileri de özel araçlar oluşturabilir.Ayrıca, şirketin gelişimi
ekip her yıl yenilikçi ürünler sunar – sahada titizlikle test edilmiş ve kanıtlanmış araçlar
endüstri beklentilerinin ötesinde performans sergilemek.
MIROC® Kaya Delme ve Yer Destek Araçları şunları içerir:
Entegre Çubuklar
Delik Çubukları
Konik Delme Aletleri
Uzatma Delme Araçları
Sürüklenen ve Tünel Açma Araçları
Raybalama Araçları
Şaft Çubuklar
Şaft Adaptörleri (Çarpıcı Çubuklar)
Delikten aşağı (DTH) Bitler
Delikten aşağı (DTH) Çekiçler
Kalite kontrol
KSQ şu yönetim felsefesine inanır: Kalite pazardır”.Bu nedenle, tüm ürünlerimiz uluslararası kalite yönetim sisteminin talebine kesinlikle uygundur, bu nedenle IQC, IPQC ve OQC'yi tüm yol boyunca takip etmeye ve izlemeye devam ederler.Profesyonel test personeli ve gelişmiş algılama ekipmanı ile donatılmış fabrikamız, kapsamlı, sıkı bir denetim yapmak için uluslararası gelişmiş algılama araçlarını ve yöntemlerini, ürün teknik koşullarını benimser.
KSQ, kalite denetimi için yönetim ekibini mükemmelleştirmek ve tüm kurallar için katı bir güvenlik sistemi bulmak için asla durmaz.Böylece işçilerin kalite eylemini standartlaştırabilir ve sınırlayabiliriz ve kalite kontrol atmosferini oluşturan KSQ kalite kültürünü inşa edebiliriz.
Teknolojiyi iyileştirmeye ve reforme etmeye kendimizi adadık, bu yüzden çok fazla para harcıyoruz, birçok gelişmiş ekipman getiriyoruz, arayışımız ürünlerimizin kaliteli olmasını sağlamak ve geliştirmek, bu da şirketimizin teknik yeteneğini geliştirmeye devam etmemiz gerektiğini belirler.
Sipariş vermeden önce bilmek isteyebileceğiniz bilgiler:
1. Ödeme Yöntemleri:
T/T (Telgraf Transferi) veya Western Union veya görüşte L/C
2. Bir sipariş için taşıma süresi
Sipariş miktarına bağlı olarak, normalde üretim için 25 gün sürer.
İsteğinize göre stokumuz varsa sadece 2 veya 3 gün.
3. Nakliye yolu
Örnek sipariş: DHL/UPS/TNT/FEDEX veya hava yoluyla kurye ekspresini öneririz
Toplu sipariş: Hava veya deniz yoluyla öneriyoruz.
4. Kalite Kontrol
Kendi deneyimli QC'miz var.
Göndermeden önce her sipariş için sıkı denetim ve test yapılacaktır.
5. Hizmetlerden Sonra:
1. Satış ekibimiz sorunuza 24 saat içinde cevap verecektir (Tatiller Hariç)
2. Teknik Destek her zaman mevcut olacaktır
3. Ürün kalitemizden kaynaklanan arıza onaylandıktan sonra ücretsiz değiştirme sağlanacaktır.
