Fabrika doğrudan tünel şev koruma projesi özel kendinden tahrikli içi boş ankraj kombine içi boş enjeksiyon ankrajı
Ankraj cıvatası, yapıları veya jeoteknik yükü sabit bir kayaya aktaran bir çubuk anlamına gelir.
çubuk, matkap ucu, kaplin, plaka, derz dolgu tapası ve somundan oluşur.Olmuştur
tünel açma, madencilik, şev stabilizasyonu, tünel hastalıkları tedavisi ve yeraltı işlerinin çatı desteğinde yaygın olarak kullanılmaktadır.Gevşek zeminler (kil, kum, gevrek vb.) içindir. İçi boş ankraj çubuğu, yüksek mukavemetli dikişsiz borudan yapılmıştır.
Parametreler ve Özellikler:
| |
| |
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
| Dış Çap (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
| İç Çap (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
| Nihai Yük Kapasitesi (kN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
| Verim Yük Kapasitesi (kN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
| Çekme Dayanımı, Rm (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
| Akma Dayanımı, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
| Ağırlık (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
| Diş Tipi (sol taraf) |
ISO10208 |
ISO1720 |
MAI T76 Standardı |
| Çelik Sınıfı |
EN10083-1 (Alaşımlı Yapı Çeliği) |
| Karbon çeliği ile karşılaştırıldığında, alaşımlı yapı çeliği, yüksek korozyon önleyici kapasiteye ve yüksek mekanik özelliklere sahiptir. |
Ankraj Plakası
| |
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
| Boyut (mm) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
| Kalınlık (mm) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
| Delik çapı (mm) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
| Ağırlık (KG/PC) |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
| Geometri ile soğuk deforme |
Ankraj Kaplin
| |
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
| Dış çap (mm) |
35 |
42 |
42 |
52 |
63 |
63 |
95 |
95 |
| uzunluk (mm) |
120 |
145 |
160veya190 |
180 |
180 |
200 |
200 |
200 |
| Ağırlık |
0.45 |
0.7 |
0.75 |
1.4 |
1.7 |
1.9 |
6.4 |
6.4 |
| |
İşlenmiş çelik kaplin orta durdurma |
Matkap ucu
| |
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
| çap (mm) |
41,51 |
51,76,90 |
90,100,110,115,130 |
130,150,160,180,200 |
|
Sertleştirilmiş çapraz uç
(ESKİ)
|
Küçük kayalar ile gevşek ila orta yoğun durum için sertleştirilmiş çapraz uç. |
|
Tungsten çapraz bit
(EXX)
|
Katyonlar için yumuşak ila orta kaya için TC çapraz bit |
|
Sertleştirilmiş düğme biti
(ES)
|
Kayalar içeren konsolide olmayan kayalar için sertleştirilmiş buton ucu. |
|
Tungsten karbon düğme biti
(ESS)
|
Formasyonlar için orta kaya için TC ekleri olan düğme biti. |
|
Sertleştirilmiş kemer ucu
(EC)
|
Sertleşmemiş zemin için optimize edilmiş geometriye sahip sertleştirilmiş matkap ucu
küçük kayalar ile.
|
|
Tungsten karbon kemer ucu
(ECC)
|
Yumuşak ila orta kaya oluşumları için optimize edilmiş geometriye sahip TC matkap ucu. |
|
Sertleştirilmiş damla merkezi biti
(EY)
|
Gevşek ila orta yoğun zemin koşulları için sertleştirilmiş çapraz uç |
|
TC bırakma merkezi biti
(EY)
|
Yumuşak ila orta kaya oluşumları için TC matkap ucu. |
|
kil bit döküm
(EW)
|
Çok yumuşaktan yumuşağa kadar optimize edilmiş geometriye sahip döküm kil biti. |
| İşlenmiş çelik uç veya Gövde çelik uç |
Ankraj Somunu
| |
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
| Anahtar boyutu (mm) |
41 |
46 |
46 |
50 |
75 |
75 |
100 |
100 |
| uzunluk (mm) |
135 |
45 |
45 |
55 |
70 |
70 |
80 |
80 |
| Ağırlık (kg/adet) |
0.25 |
0.35 |
0.35 |
0,5 |
1.55 |
1.55 |
3.6 |
3.6 |
| |
İşlenmiş çelik somun veya döküm çelik somun |
T-Dişli Ankraj Cıvatası Teknik Verileri
| Bar Tipi |
Dış çap
(mm)
|
İç çapı
(mm)
|
Enine kesit
(mm2)
|
Nihai yük
KN
|
Verim Noktası
KN
|
Ağırlık
(kg/m)
|
İplik Sol/
Sağ el
|
| 30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Kaldır veya sağ |
| 30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Kaldır veya sağ |
| 30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Kaldır veya sağ |
| 40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Kaldır veya sağ |
| 40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Kaldır veya sağ |
| 52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Kaldır veya sağ |
| 73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Kaldır veya sağ |
| 73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Kaldır veya sağ |
| 73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Kaldır veya sağ |

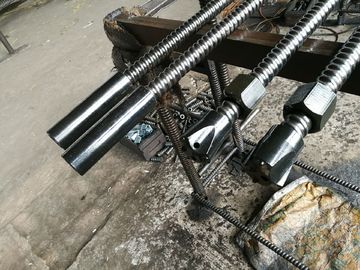

Ürün resmi:
İçi boş ankraj cıvatasının özellikleri
• Özellikle zorlu zemin koşulları için uygundur.
• Delme, yerleştirme ve enjeksiyon tek seferde yapılabildiğinden yüksek montaj oranı
operasyon.
• Kendinden delme sistemi, kasalı sondaj ihtiyacını ortadan kaldırır.
• Eş zamanlı delme ve enjeksiyon ile kurulum mümkündür.
• Her yöne kolay kurulum, yukarı da dahil.
• Sınırlı alan, yükseklik ve erişimin zor olduğu alanlarda çalışmak için uygundur.
• Basit enjeksiyon sistemi.• Korozyon koruması için sıcak daldırma galvanizleme
Tünel Açma ve Zemin Mühendisliği Uygulamaları
• Radyal cıvatalama
• Eğim stabilizasyonu
• Forepoling
• Mikro enjeksiyon yığını
• Yüz stabilizasyonu
• Geçici destek ankrajı
• Portal hazırlığı
• Zemin çivileme
