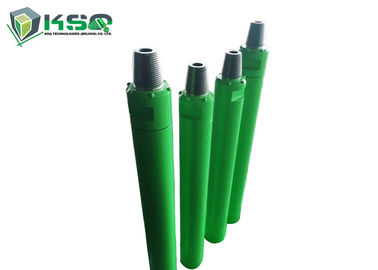

DHD ve COP Serisi DTH, Düşük Darbe Enerjisi Tüketimi ile Yüksek Hava Basıncını Çeker
DHD ve COP Serisi DTH Çekiç Yapısı ve Özellikleri:
| Açıklama |
Ağırlık (kg) |
| DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
DHD350Q |
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| 1.Üst alt |
4.20 |
6.50 |
15.00 |
13.70 |
20.00 |
41.00 |
70.00 |
| 2. Üst Alt O-ring |
0.01 |
0.01 |
0.01 |
0.01 |
0.02 |
0.02 |
0.04 |
| 3. Koparma Yüzüğü |
0.01 |
- |
- |
- |
- |
0.20 |
0.80 |
| 4. Kontrol Vanası |
0.20 |
0.42 |
1.00 |
1.00 |
1.00 |
1.50 |
3.00 |
| 5. Bahar |
0.02 |
0.04 |
0.04 |
0.04 |
0.04 |
0.10 |
0.10 |
| 6. Sıkıştırma Tamponu |
0.04 |
0.04 |
0.08 |
0.08 |
0.08 |
0.42 |
1.00 |
| 7. Hava Dağıtıcı |
1.40 |
2.20 |
3.70 |
3.50 |
5.00 |
12.50 |
20.00 |
| 8. İç silindir |
1.60 |
2.30 |
4.50 |
4.20 |
5.00 |
8.60 |
23.00 |
| 9. Piston |
5.40 |
9.00 |
15.50 |
17.20 |
23.60 |
41.00 |
125,00 |
| 10. Dış Silindir |
9.50 |
15.00 |
30.00 |
26.50 |
36.80 |
62.00 |
170,00 |
| 11. Kılavuz manşon |
|
|
|
1.20 |
2.40 |
9.60 |
16.00 |
| 12. Durdurma Halkasının O-ringi |
0.01 |
0.01 |
0.01 |
0.02 |
0.02 |
0.02 |
0.04 |
| 13. Durdurma Halkası |
0.20 |
0.20 |
0.30 |
0,50 |
0.60 |
1.20 |
4.50 |
| 14. Koparma Yüzüğü |
0.01 |
|
|
|
|
0.20 |
0.80 |
| 15. Sürücü Aynası |
1,95 |
3.50 |
6.40 |
4.50 |
6.00 |
17.50 |
48.00 |
| 16. Matkap Ucu |
5.00 |
9.00 |
16.00 |
15.60 |
26.00 |
40.00 |
120.00 |
| Teknik veri |
| modeli |
DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
DHD350Q |
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| Uzunluk (Bitsiz) |
930mm |
1030 mm |
1214 mm |
1160 mm |
1248 mm |
1492 mm |
1900 mm |
| Ağırlık (Bit Olmadan) |
25.00kg |
39.00kg |
76.50kg |
72.50kg |
100.00kg |
188.00kg |
480.00kg |
| Dış çapı |
φ82mm |
φ99mm |
φ126mm |
φ126mm |
φ142mm, φ144mm,
φ146mm, φ148mm,
|
φ180mm, φ185mm, |
φ275mm |
| Uç Uç |
DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
ND55C
/DHD350Q
|
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| Delik Aralığı |
φ92 - φ110mm |
φ110 - φ135mm |
φ135 - φ155mm |
φ135 - φ155mm |
φ155 - φ190mm |
φ195 - φ254mm |
φ305 - φ445mm |
| Bağlantı Konusu |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Kayıt |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 2 3/8 '' Reg, API 3 1/2 '' Reg, API 2 7/8 '' Reg |
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 6 5/8 '' Kayıt |
| Çalışma Basıncı |
1.0 - 1.5 Mpa |
1.2 - 2.0 Mpa |
1.3 - 2.3 Mpa |
1.3 - 2.3 Mpa |
1,5 - 2,5 MPa |
1.5 - 3.0 Mpa |
2.0 - 3.5 Mpa |
| 17 Bar'da Darbe Oranı |
28HZ |
27HZ |
25HZ |
25HZ |
23HZ |
27HZ |
16HZ |
| Önerilen Dönme Hızı |
25 - 40 dev/dak |
25 - 40 dev/dak |
20 - 35 dev/dak |
20 - 35 dev/dak |
20 - 30 devir/dakika |
20 - 30 devir/dakika |
15 - 25 dev/dak |
| Hava tüketimi |
1.0Mpa: 4.5 m³/dak |
1.0Mpa: 6 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 9 m³/dak |
1.0Mpa: 10 m³/dak |
1.0Mpa: 15 m³/dak |
1.0Mpa: 30 m³/dak |
| 1.5Mpa: 9 m³/dak |
1.8Mpa: 10 m³/dak |
1.8Mpa: 15 m³/dak |
1.8Mpa: 15 m³/dak |
1.8Mpa: 20 m³/dak |
1.8Mpa: 26 m³/dak |
1.8Mpa: 56 m³/dak |
| |
2.4Mpa: 23 m³/dak |
2.4Mpa: 23 m³/dak |
2.4Mpa: 23 m³/dak |
2.4Mpa: 28,5 m³/dak |
2.4Mpa: 34 m³/dak |
2.4Mpa: 78 m³/dak |
Ayak Valfli Yüksek Hava Basıncı DTH Çekiçlerin Özellikleri:
Ayak valfli bir tür valfsiz yüksek hava basınçlı DTH çekicidir.
Vanasız hava dağıtım çekici, daha güvenilir hava dağıtımı.
İyi sızdırmazlık, su ve çekiç içine giren talaşlar yoktur, delme mevcuttur.
DHD ve COP Serisi DTH Çekiçler Özellikleri:
1. Vanasız hava dağıtımı, daha güvenilir.
2. Pistonun basit tasarımı.Uzun ömür.
3. Daha verimli enerji transferi, daha hızlı delme hızı, düşük hava tüketimi ve daha düşük yağ tüketimi.
4. Daha az iç parça, basit yapı, uzun ömür, daha az arıza ve tüm parçalar ısıl işlem gördüğü için bakımı daha kolaydır.
5. Üst alt, tahrik aynası ve dış silindir çok kademeli dişlerle bağlandığı için sökülmesi kolaydır.
DHD / COP Serisi DTH Çekiç Avantajları:
1. Basit ve makul tasarım, montajı ve sökülmesi kolay, düşük sorun oranı.
2. Düşük hava tüketimi, pürüzsüz delme, maksimum darbe gücü, yüksek penetrasyon oranı.
3. En zorlu çalışma koşullarında uzun ömür sağlamak için tüm çekiç parçalarıyla çoklu hassas ısıl işlem.
Uygulamalar
- patlatma deliği
- Su kuyusu
- çevre
- keşif
- Yapı
Tüm çalışma koşullarına uygun, örtü altı ve su kuyusu sondaj projelerinde yüksek performans
Fabrika
Kaya Delme Aletleri Markası MIROC®
KSQ Technologies (Beijing) Co.Ltd.'nin MIROC® Kaya Delme Aletleri ürün grubu.yıllarca süren ileri mühendislik, hassas üretim ve yüksek kaliteli malzemelerin kullanımına olan bağlılığın sonucudur.
MIROC® Kaya Delme Aletleri, dünya çapında madencilik, inşaat, tünel açma ve taş ocakçılığı projeleri ile ilgili birçok sondaj uzmanı tarafından kullanılmaktadır.
MIROC® Kaya Delme Aletleri şunları içerir:
- Entegre Çubuklar
- Delik Çubukları
- Konik Delme Aletleri
- Uzatma Delme Araçları
- Sürüklenen ve Tünel Açma Araçları
- Raybalama Araçları
- Şaft Çubuklar
- Şaft Adaptörleri (Çarpıcı Çubuklar)
- Delikten aşağı (DTH) Bitler
- Delikten aşağı (DTH) Çekiç
- PDC Biti
- Tricone Uçları
Şirket
KSQ Technologies (Pekin) Co. Ltd.geliştirme, üretim ve uygulamada olağanüstü teknik bilgi sağlar.Şirket, kaya delme aksesuarları için yüksek kaliteli çelikler ve tungsten karbür uçlar sağlamak için gelişmiş üretim süreçlerini benimsemiştir.Personeli, müşterilerin delme ihtiyaçlarını anlar ve iş için doğru delme aletlerini önermek için hizmet becerilerine sahiptir.
Deneyimli ürün geliştiricileri ayrıca özel araçlar da oluşturabilir.Ayrıca, şirketin geliştirme ekibi her yıl, sahada titizlikle test edilmiş ve endüstri beklentilerinin ötesinde performans gösterdiği kanıtlanmış araçlar olan yenilikçi ürünler sunar.
