| Menşe yeri: | Çin |
| Marka adı: | MIROC DTH Rock Drilling Tools |
| Sertifika: | API |
| Model numarası: | Big Hole DTH Sondaj Çekici |
| Min sipariş miktarı: | 1 Adet DTH Çekiç |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Yetenek temini: | Aylık 20000 adet |
| Ürün adı: | Dördüncü Çekiç | Diziler: | Büyük Delik Boyu DTH Çekiç |
|---|---|---|---|
| Ayak Vana: | Ayak Vanasız | İplik: | API 6 5/8 '' Kayıt, API 7 5/8 '' Kayıt |
| çap: | 142mm-525mm | Sondaj Deliği Aralığı: | 155mm-800mm |
| Vurgulamak: | dhd 360 dth çekiçler,büyük delik dth çekiçler,dhd 360 aşağı delik çekiç |
||

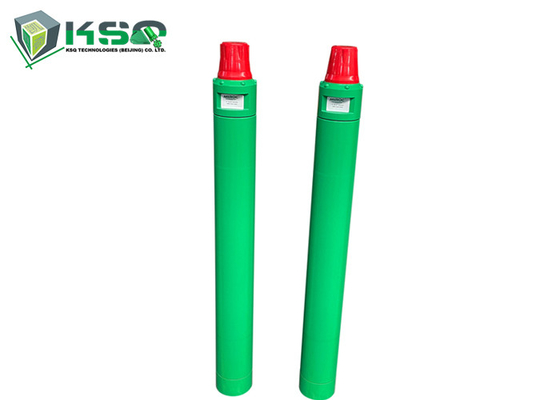

DHD360 Büyük Delik Su Kuyusu Petrol Gazı İnşaat Sondajı DTH Çekiçlerinde Kullanılıyor
DTH Çekiç Modeli:
6'' - DHD360 DTH Çekiç
8''- QL80 DTH Çekiç
10''- NUMA100 DTH Çekiç
12''- NUMA125 DTH Çekiç
|
Ürün adı |
DTH Çekiç |
|
Malzeme |
Alaşımlı Çelik ve Tungsten Karbür |
|
Kullanmak |
Yeraltı Madenciliği, Su kuyusu, Madencilik, Taş Ocağı vb. |
|
Renk |
Yeşil ve Diğerleri |
|
Isı tedavisi |
tavlama |
|
Şaft serisi |
|
|
Uygulama |
ağır inşaat, Cevher Sondaj, madencilik, petrol ve gaz, taş ocakları |
|
|
|
|
Boy |
2/3/4/5/6/7/8/9/10/12/14 inç |
|
avantaj |
Yüksek Performans ve fabrika fiyatı |
Big Hole DTH Hammer (Dip Valfsiz) - Ürün Yapısı
Big Hole DTH Çekiç - Dip Valfi Olmadan Teknik Parametre
|
Açıklama |
Ağırlık (kg) |
||||||
|
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
|
1. Üst alt |
20.00 |
34.00 |
59.00 |
230.00 |
320.00 |
800.00 |
960.00 |
|
2. Üst Alt O-ring |
0.02 |
0,015 |
0.03 |
0.04 |
0.10 |
0.02 |
0.03 |
|
3. Koparma Halkası |
- |
0.60 |
0.80 |
1.00 |
2.00 |
3,55 |
5.00 |
|
4. Çek Valf |
0.70 |
1.20 |
1.40 |
2.00 |
5.00 |
13.50 |
18.00 |
|
5. Bahar |
0.10 |
0.10 |
0.30 |
0.50 |
0.80 |
0,35 |
0.45 |
|
6. Hava Dağıtıcı |
3.50 |
6.00 |
10.50 |
16.00 |
35.00 |
58.90 |
79.50 |
|
7. İç silindir |
4.20 |
6.50 |
12.50 |
25.00 |
30.00 |
101.60 |
137.00 |
|
8. Piston |
23.00 |
42.50 |
77.00 |
113.00 |
190.00 |
517.00 |
698.00 |
|
9. Dış Silindir |
31.50 |
60.00 |
110.00 |
170.00 |
316.00 |
952.00 |
1285.00 |
|
10. Kılavuz manşon |
6.50 |
6.30 |
4.50 |
23.00 |
38.00 |
98.00 |
132.00 |
|
11. Durdurma Halkasının O-ringi |
0.01 |
0.01 |
0.02 |
0.03 |
0,05 |
0.02 |
0.02 |
|
12. Durdurma Halkası |
0.60 |
1.40 |
1.90 |
4.00 |
6.00 |
14.25 |
19.50 |
|
13. Koparma Halkası |
0.20 |
0.60 |
0.80 |
1.00 |
2.00 |
3,55 |
5.00 |
|
14. Aynayı Sür |
5.00 |
12.00 |
21.00 |
34.00 |
64.00 |
162.00 |
219.00 |
|
15. Tutucu |
3.50 |
6.50 |
9.00 |
30.00 |
42.00 |
50.00 |
67.50 |
|
16. Matkap Ucu |
27.00 |
37.00 |
68.00 |
185.00 |
240.00 |
528.00 |
1328.00 |
|
Teknik veri |
|||||||
|
Modeli |
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
Uzunluk (Uçsuz) |
1388mm |
1520mm |
1745mm |
2626mm |
3870mm |
4080mm |
4260mm |
|
Ağırlık (Bit olmadan) |
102.00kg |
178.00kg |
315.00kg |
650.00kg |
1050.00kg |
2775,00kg |
3626.00kg |
|
Dış çapı |
φ142mm |
φ180mm |
φ225mm |
φ275mm |
φ330mm |
φ475mm |
φ525mm |
|
Bit Şaftı |
DHD360 |
QL80 |
NUMA100 |
NUMA125 |
ND330 |
ND475 |
ND525 |
|
Delik Aralığı |
φ155 - φ195mm |
φ195 - φ254mm |
φ254 - φ311mm |
φ305 - φ445mm |
φ350 - φ660mm |
φ508 - φ706mm |
φ610 - φ800mm |
|
Bağlantı İpliği |
API 3 1/2 '' Kayıt |
API 4 1/2 '' Kayıt |
API 4 1/2 '' Kayıt, API 6 5/8 '' Kayıt |
API 6 5/8 '' Kayıt, API 7 5/8 '' Kayıt |
API 7 5/8 '' Kayıt |
API 8 5/8'' Kayıt |
API 8 5/8'' Kayıt |
|
Çalışma Basıncı |
1,0 - 2,5 MPa |
1,8 - 3,0 MPa |
1,8 - 3,0 MPa |
1,8 - 3,0 MPa |
1,8 - 3,0 MPa |
2,0 - 3,0 MPa |
2,0 - 3,0 MPa |
|
17 Bar'da Darbe Oranı |
25HZ |
20HZ |
20HZ |
20HZ |
20HZ |
20HZ |
20HZ |
|
Önerilen Dönüş Hızı |
20 - 30 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
15 - 25 dev/dak |
|
Hava tüketimi |
1,0Mpa: 9 m³/dk |
1,0Mpa: 12 m³/dk |
1,0Mpa: 22 m³/dk |
1,0Mpa: 28 m³/dk |
1,0Mpa: 32 m³/dk |
1,0Mpa: 56 m³/dk |
1.0Mpa: 50 m³/dk |
|
1,8Mpa: 18 m³/dk |
1,8Mpa: 22 m³/dk |
1,8Mpa: 40 m³/dk |
1.8Mpa: 50 m³/dk |
1,8Mpa: 58 m³/dk |
1,8Mpa: 75 m³/dk |
1,8Mpa: 80 m³/dk |
|
|
2,4Mpa: 26 m³/dk |
2,4Mpa: 28 m³/dk |
2.4Mpa: 65 m³/dk |
2,4Mpa: 71 m³/dk |
2.4Mpa: 85 m³/dk |
2.4Mpa: 85 m³/dk |
2.4Mpa: 99 m³/dk |
|
Büyük Boy DTH Çekiç Özellikleri:
Kuyuların, petrol, gaz ve inşaat sondajlarının özelliklerine dayanarak, şirketimiz bu tür yüksek hava basınçlı DTH çekicini kendi tasarladı, geliştirdi ve üretti.
Büyük Boy DTH Çekiç Avantajları:
1. En son kaya delme teorisini kullanarak, DTH kırıcının optimum enerji transferini elde etmesini ve daha hızlı delme hızı ve daha düşük hava tüketimi elde etmesini sağlamak için iç yapıyı ve hava dağılımının boyutunu optimize edin.
2. Matkap ucu kırılması gibi projeler için, çok zor alma, uç için özel olarak güvenli ve güvenilir bir dökülme önleyici cihaz tasarladık.
3. Çekvalf, daha verimli kesme tahliyesi sağlamak için daha büyük hava kontrol deliğine sahip olanla değiştirilebilir.
4. Üst alt kısım ve tahrik aynası, daha kolay bir sökme sağlayabilen özel dişe sahiptir.
Uygulamalar
Su kuyusu, petrol, gaz ve dip valfsiz inşaat sondajlarında kullanılan büyük boy DTH çekiçleri.
