| Menşe yeri: | Çin |
| Marka adı: | MIROC DTH Drilling Tools |
| Sertifika: | API |
| Model numarası: | RC Ters Sirkülasyon DTH çekici |
| Min sipariş miktarı: | 1 Adet Ters Sirkülasyon DTH kırıcı |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Ahşap kutu |
| Teslim süresi: | 10-15 gün |
| Yetenek temini: | Aylık 20000 adet |
| Ürün adı: | Ters Sirkülasyonlu DTH çekici | serisi: | NRC Serisi DTH Çekiç |
|---|---|---|---|
| Boyutu: | 99mm - 126mm Çaplı Çekiç | Türü: | Ayak Valfli, Ayak Valfli |
| Kullanımı: | Tünel, madencilik, taş ocağı, su kuyusu | Renk: | Yeşil, Siyah, Turuncu, Mavi, Altın vb |
| Vurgulamak: | down the hole drilling tools,delik çekiç |
||

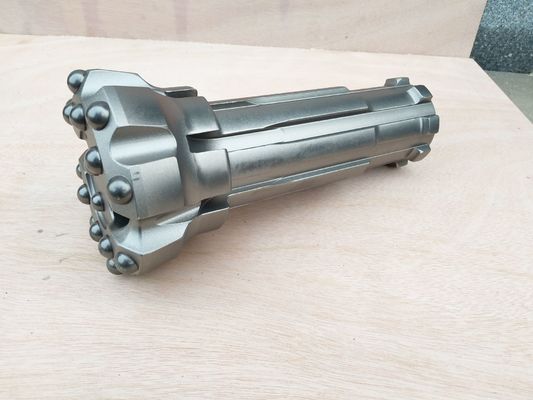

Kuyu Sondaj Kullanımı RC Ters Sirkülasyon DTH Çekiçler ve Matkap Ucu,
Derin Arama Sondajı

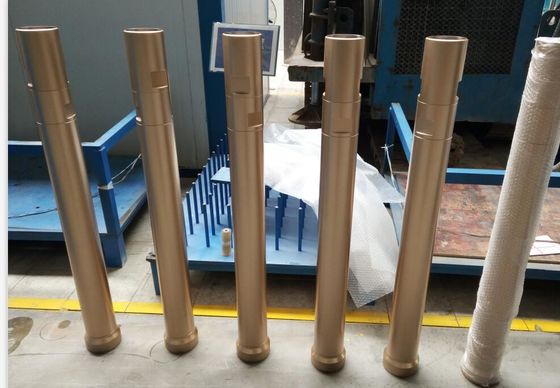

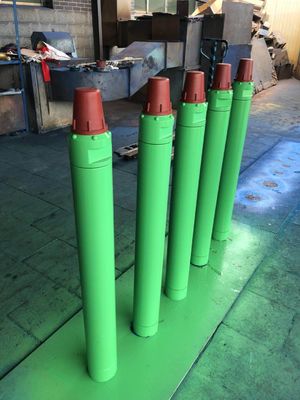

RC serisi ters sirkülasyon DTH çekiç firmamızın en son geliştirilen ürünüdür. Genelde derin keşif sondajı ve karot örneklemesi için kullanılır.
RCseries ters sirkülasyon DTH Hammer firmamızın en son geliştirilen ürünüdür. Genelde derin keşif sondajı ve cevher dereceli kontrolü için kullanılır.
Aşağıdaki özelliklere sahiptir:
1. sıradan çekiçlerin önceki deneyimlerine dayanarak, ters sirkülasyon çekici özellikleri, optimize edilmiş iç yapı ve ideal enerji transferi özellikleri ile birleştirildi, böylece hızlı, pürüzsüz ve sürekli örnekleme ile delme çekiç serisinin sağlanması.
2. İç yapı yüksek rijitlikteki bileşenlerle oldukça basittir, bu sayede uzun ömür ve çekiç kolay bakım sağlanır.
3. The toplama tüpü bütünleştirici bir tasarıma sahiptir ve çekiç sökmeden değiştirilebilir. Karbürleme işlemi ile iyi aşındırıcı dirence sahiptir.
4. Patent ile tasarlanmış uçları ile donatılmıştır. Basitçe matkap ucunu değiştirerek, aynı çekiç, numunenin kirlenmemesini sağlamak için farklı boyutlarda delikler açabilir.
5. Gevşek toprak, sert kaya ve bol su gibi zor koşullarda, örnekleme iyi yapılabilir.
Ters Sirkülasyon Çekiçleri Şartname:
| Ters Sirkülasyon Çekiçleri | ||||
| Açıklama | Ağırlık (kg) | |||
| RC45 | RC55 | RC65 | RC52 | |
| 1. Dahili Segman | 0.03 | 0.04 | 0.05 | 0.04 |
| 2. Hava Ekranı | 0.35 | 0.44 | 0.65 | 0.44 |
| 3. Üst Alt | 6.50 | 9.65 | 20.00 | 9.65 |
| 4. "O" Yüzük | 0.01 | 0.02 | 0.02 | 0.02 |
| 5. Örnek Tüp | 5.10 | 6.72 | 12.50 | 6.75 |
| 6. Çek Valf | 0.25 | 0.68 | 0.85 | 0.68 |
| 7. bahar | 0.04 | 0.12 | 0.10 | 0.12 |
| 8. "O" Yüzük | 0.01 | 0.02 | 0.02 | 0.02 |
| 9. Hava Dağıtıcısı | 0.85 | 1.48 | 3.50 | 1.48 |
| 10. "O" Yüzük | 0.02 | 0.01 | 0.02 | 0.01 |
| 11. İç Silindir | 2.20 | 4.12 | 4.20 | 4.12 |
| 12. Piston | 8.50 | 16,90 | 24.00 | 16,90 |
| 13. Dış Silindir | 14.50 | 19,50 | 32,00 | 21,50 |
| 14. Kılavuzlu Kol | 1.20 | 0.90 | 5.50 | 1.90 |
| 15. "O" Yüzük | - | - | - | 0.02 |
| 16. "O" Halkasını Durdur | - | - | - | 0.01 |
| 17. Durdurma Halkası | - | - | - | 0.32 |
| 18. Kapanma | - | - | - | 1.86 |
| 19. Sürücü Chuck | 3.20 | 5.65 | 6.50 | 4.17 |
| 20. Bit Tutma Pimi | 0.01 | 0.15 | 0.30 | - |
| 21. Matkap Ucu | 10.50 | 15.80 | 31.00 | 11.05 |
| Teknik veri | ||||
| model | RC45 | RC55 | RC65 | RC52 |
| Uzunluk (Bitsiz) | 1020mm | 1111mm | 1250mm | 1208mm |
| Ağırlık (Bitsiz) | 94.00kg | 66.50kg | 110.00kg | 70.00kg |
| Dış çapı | φ99mm | φ126mm | φ146mm | φ126mm |
| Bit şaft | NRC45 | NRC55 | NRC65 | Pr52 |
| Delik aralığı | φ114 - φ127 mm | φ133- φ152mm | φ155- φ190mm | φ133- φ146mm |
| Bağlantı iplik | Gereğince, gerektiği gibi | Gereğince, gerektiği gibi | Gereğince, gerektiği gibi | Gereğince, gerektiği gibi |
| Çalışma basıncı | 1,0 - 3,0 Mpa | 1,5 - 3,5 Mpa | 1,5 - 3,5 Mpa | 1,5 - 3,5 Mpa |
| 17 Bar'da Darbe Hızı | 30HZ | 35HZ | 28Hz | 35HZ |
| Önerilen Dönme Hızı | 25 - 40 dev / dak | 25 - 40 dev / dak | 25 - 40 dev / dak | 25 - 40 dev / dak |
| Hava tüketimi | 1.0Mpa: 8 m³ / dak | 1,7Mpa: 16 m³ / dak | 1,7Mpa: 20 m³ / dak | 1,7Mpa: 16 m³ / dak |
| 1.8Mpa: 12 m³ / dak | 2.4Mpa: 22 m³ / dak | 2.0Mpa: 26 m³ / dak | 2.4Mpa: 22 m³ / dak | |
| 2.4Mpa: 16 m³ / dak | 3.0Mpa: 28 m³ / dak | 3.0Mpa: 35 m³ / dak | 3.0Mpa: 28 m³ / dak | |
HAMMER İNÇ | BİT DIA (MM) | BİT DIA (İNÇ) | İNCİK |
1 | 64mm-76mm | 2 1/2 "-3" | BR1 |
2 | 76mm-90MM | 3 "-3 1/2" | BR2 / PAD320 |
3 | 85mm-105MM | 3 2/5 "-4" | BR3 / DHD330 / COP32 / PAD330 |
3.5 | 85mm-110mm | 3 2/5 "-4 1/3" | DHD3.5 / IR3.5 / COP34 / QL30 / PAD3.5 |
4 | 105MM-140MM | 4 "-5 1/2" | DHD340 / COP44 / QL40 / SD4 / MISSION40 / PAD340 |
5 | 127mm-200MM | 5 "-8" | DHD350 / COP54 / QL50 / SD5 / MISSION50 / PAD350 |
6 | 152mm-254mm | 6 "-10" | DHD360 / COP64 / QL60 / SD6 / MISSION60 / PAD360 |
8 | 195mm-350mm | 7.2 / 3 "-13 4/5" | DHD380 / COP84 / QL80 / SD8 / MISSION80 / PAD380 |
10 | 254mm-380mm | 10 "-15" | SD10 / NUMA100 / DHD1100 / PAD1100 |
12 | 305mm-457mm | 12 "-18" | SD12 / NUMA120 / DHD1120 / PAD1120 |
Uygulamalar
1. Maden ve taş ocağı
2. Sondaj ve patlatma işleri için yol yapımı
3. Su kuyusu sondajı
4. Şev koruması
KSQ İlgili Kaya Delme Araçları:
MIROC® Kaya Delme ve Yer Destek Araçları şunları içerir:
İntegral Çubuklar
Fiş Delik Çubukları
Konik Delme Aletleri
Uzatma Delme Araçları
Sürüklenen ve Tünel Açma Araçları
Raybalama araçları
Shank Çubuklar
Shank Adaptörleri (Çarpıcı Çubuklar)
Delik Dışı (DTH) Uçlar
Delik Dışı (DTH) Çekiçler
