| Menşe yeri: | Shan Dong, Çin (Anakara) |
| Marka adı: | MIROC |
| Sertifika: | API |
| Model numarası: | DTH380, uzunluk 1550mm, diş API 4 1/2 " |
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | USD 50-1600 pieces |
| Ambalaj bilgileri: | Karton veya ahşap kutu |
| Teslim süresi: | 1-15 GÜN |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | ayda 8000 adet |
| Tip: | Matkap ucu, dördüncü çekiç | Malzeme: | Tungsten karbür ve yüksek mukavemetli alaşımlı çelik |
|---|---|---|---|
| İşleme: | CNC frezeleme ve tescilli ısıl işlem | Diziler: | CIR, BR, COP,DHD,MİSYON,QL,SD,NUMA |
| Renk: | yeşil, mavi, altın vb | Darbe/dk: | 860-1510 |
| uç sapı: | DHD380-203/216/230/254/310/350 | avantaj: | Kaliteli ve daha düşük fiyat |
| Vurgulamak: | delik çekiç,Delik çekiç |
||

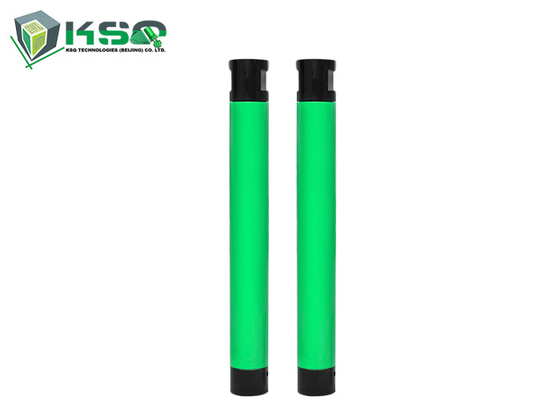

DTH380 1550mm Düşük Hava Basıncı / Yüksek Hava Basıncı DTH Çekiçler ve Uçlar
DTH delmede, kaya delme ucu, kaya delme pistonunun doğrudan vurduğu şaftın bir devamıdır.Piston matkap ucu ile doğrudan temas halinde olduğu için çok az enerji kaybı olur.Bu, DTH sondajına delik uzunluğundan bağımsız olarak neredeyse sabit bir penetrasyon oranı verir.
DTH uçları karşılık gelen çekiçlerle eşleştirilir (delme deliği çapı ve yiv konfigürasyonu ile).Müşteriler, DTH uçlarını tungsten karbür uç profilini (küresel, balistik vb.), yüz profilini (düz yüzey, içbükey, dışbükey vb.) ve boşaltma deliklerini değiştirmek gibi çeşitli şekillerde özelleştirebilir.
• Orta ila büyük boy delme çapları
• Yüksek basınç aralığında çalışır, uzunlamasına derin delikler açabilir
Rekabet avantajı
• Yüksek dereceli tungsten karbür uçlar
• Yüksek kaliteli çelikten üretilen ve son teknoloji CNC makineleri ve ısıl işlem kullanılarak işlenmiş uç gövdeleri
DTH Bit Uygulamaları
• Yeraltı madenciliği
• Tünel açma
• Taş ocağı tezgah operasyonları
DTH Bitlerinin Belirtimi
|
Düşük Hava Basıncı DTH Bitleri |
|||||
|
|
Tip |
Çap(mm) |
düğmeler |
Yıkama Delikleri |
|
|
Ön(No*mm) |
Ölçü(No.*mm) |
||||
|
1 |
CIR80 |
80 |
2*12, 2*12 |
6*13 |
2 |
|
2 |
CIR90 |
90 |
4*12 |
6*14 |
3 |
|
3 |
93 |
4*12 |
6*14 |
3 |
|
|
4 |
95 |
4*12 |
6*14 |
3 |
|
|
3" Yüksek Basınçlı DTH Uçları |
|||||
|
|
Tip |
Çap(mm) |
düğmeler |
Yıkama Delikleri |
|
|
Ön(No*mm) |
Ölçü(No.*mm) |
||||
|
1 |
DHD3.5 / M30 |
90 |
4*12, 2*12 |
8*12 |
2 |
|
2 |
95 |
4*12, 2*12 |
8*12 |
2 |
|
|
3 |
100 |
4*13, 2*13 |
8*13 |
2 |
|
|
4 |
105 |
4*14, 2*14 |
8*14 |
2 |
|
|
4" Yüksek Basınçlı DTH Uçları |
|||||
|
|
Tip |
Çap(mm) |
düğmeler |
Yıkama Delikleri |
|
|
Ön(No*mm) |
Ölçü(No.*mm) |
||||
|
1 |
DHD340 / SD4 / QL40 / M40 |
110 |
4*14, 2*14 |
8*14 |
2 |
|
2 |
115 |
4*14, 2*14 |
8*14 |
2 |
|
|
3 |
121 |
4*14, 2*14 |
8*14 |
2 |
|
|
4 |
127 |
4*14, 3*14 |
8*14 |
2 |
|
|
5 |
130 |
4*14, 3*14 |
8*16 |
2 |
|
|
6 |
133 |
4*14, 3*14 |
8*16 |
2 |
|
|
5" Yüksek Basınçlı DTH Uçları |
|||||
|
|
Tip |
Çap(mm) |
düğmeler |
Yıkama Delikleri |
|
|
Ön(No*mm) |
Ölçü(No.*mm) |
||||
|
1 |
DHD350 / SD5 / QL50 / M50 |
130 |
3*14, 4*14 |
9*16 |
2 |
|
2 |
133 |
3*14, 4*14 |
9*16 |
2 |
|
|
3 |
140 |
3*16, 4*16 |
9*16 |
3 |
|
|
4 |
146 |
3*16, 4*16 |
9*16 |
3 |
|
|
5 |
152 |
3*16, 5*16 |
9*18 |
3 |
|
|
6" Yüksek Basınçlı DTH Uçları |
|||||
|
|
Tip |
Çap(mm) |
düğmeler |
Yıkama Delikleri |
|
|
Ön(No*mm) |
Ölçü(No.*mm) |
||||
|
1 |
DHD360 / SD6 / QL60 / M60 |
152 |
4*16, 4*16 |
8*18 |
2 |
|
2 |
155 |
4*16, 4*16 |
8*18 |
2 |
|
|
3 |
159 |
4*16, 4*16 |
8*18 |
2 |
|
|
4 |
165 |
4*16, 4*16 |
8*18 |
2 |
|
|
5 |
172 |
4*18, 4*18 |
8*18 |
2 |
|
|
6 |
178 |
4*18, 4*18 |
8*18 |
2 |
|
|
7 |
190 |
3*18, 5*18 |
9*18 |
3 |
|
|
8 |
203 |
3*18, 6*18 |
9*18 |
3 |
|
|
8" Yüksek Basınçlı DTH Uçları |
|||||
|
|
Tip |
Çap(mm) |
düğmeler |
Yıkama Delikleri |
|
|
Ön(No*mm) |
Ölçü(No.*mm) |
||||
|
1 |
DHD380 / SD8 / QL80 / M80 |
200 |
6*18, 6*18 |
9*18 |
3 |
|
2 |
203 |
6*18, 6*18 |
9*18 |
3 |
|
|
3 |
216 |
6*18, 6*18 |
9*18 |
3 |
|
|
4 |
219 |
6*18, 6*18 |
9*18 |
3 |
|
|
5 |
222 |
6*18, 9*18 |
9*18 |
3 |
|
|
6 |
226 |
3*18, 5*18 |
12*18, 6*18 |
3 |
|
|
7 |
229 |
3*18, 5*18 |
12*18, 6*18 |
3 |
|
|
8 |
241 |
3*18, 5*18 |
12*18, 6*18 |
3 |
|
|
9 |
251 |
3*18, 6*18 |
12*18, 6*18 |
3 |
|
|
10 |
254 |
3*18, 7*18 |
12*18, 6*18 |
3 |
|
|
11 |
270 |
3*18, 8*18 |
12*18, 6*18 |
3 |
|
|
12 |
305 |
6*18, 8*18 |
12*18, 9*18 |
3 |
|
DTH Hammer Teknik Kılavuzu
|
Alçak basınç DTH Çekici |
modeli |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4.5 |
75 |
≥800 |
|
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5.5 |
85 |
≥800 |
|
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
|
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5.5 |
120 |
≥820 |
|
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
|
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
|
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19.5 |
420 |
≥790 |
|
Yüksek basınç DTH Çekici |
modeli |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14.2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6.5 - 18 |
700 |
810 - 1500 |
|
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4.5 - 18 |
800 |
840 - 1500 |
|
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8.5 - 25 |
822 |
820 - 1475 |
|
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
|
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
