| Menşe yeri: | Çin |
| Marka adı: | MIROC |
| Sertifika: | ISO |
| Model numarası: | QL50 DTH Çekiç |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | tahta tabak |
| Teslim süresi: | 25 gün |
| Ödeme koşulları: | T/T veya L/C |
| Yetenek temini: | ayda 20000 adet |
| Uygulanabilir Sektörler: | Enerji ve Madencilik | Malzeme: | Karbon çelik |
|---|---|---|---|
| Renk: | Yeşil veya Özelleştirilmiş | Başvuru: | Su kuyusu, Madencilik, Taşocakçılığı |
| İsim: | Dördüncü Çekiç | Kullanım: | Sondaj |
| Vurgulamak: | Ql50 yüksek basınçlı dth çekiç,yeraltı madenciliği yüksek basınçlı dth çekiç,ql50 delik çekiç |
||

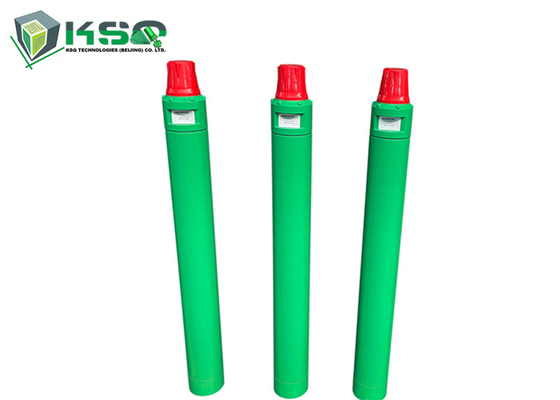

QL50 Yüksek Basınç Aşağı Delik Çekiç Yeraltı Madenciliği Koparma Tezgahı DTH Darbeli Delme
Tanım
DTH çekiçlerde, kaya delme ucu, kaya delme pistonunun doğrudan vurduğu sapın bir devamıdır.Piston matkap ucu ile doğrudan temas halinde olduğu için çok az enerji kaybı olur.Bu, DTH çekiçlerine delik uzunluğundan bağımsız olarak neredeyse sabit bir delme oranı sağlar.
• Küçük ila orta boy delme çapları
• Düşük basınç aralığında çalışır, sığ ila orta delik uzunluklarını delebilir
| Ürün adı | DTH Çekici |
| Malzeme | Alaşımlı Çelik ve Tungsten Karbür |
| Kullanmak | Yeraltı Madenciliği, Su kuyusu, Madencilik, Taş Ocağı vb. |
| Renk | Yeşil ve Diğerleri |
| Isı tedavisi | tavlama |
| Şaft serisi | DHD,COP, MİSYON, SD, DHD, BR, QL, BR,CIR vb. |
| Başvuru | ağır inşaat, Cevher Sondaj, madencilik, petrol ve gaz, taş ocakları |
| Delik | 60-305mm |
| Boyut | 2/3/4/5/6/7/8/9/10/12/14 inç |
| avantaj | Yüksek Performans ve fabrika fiyatı |
Uygulamalar
• Yeraltı madenciliği
• Taş ocağı tezgah operasyonları
• Su kuyusu sondajı
Rekabet avantajı
• Yüksek kaliteli çelikten imal edilen ve son teknoloji CNC makineleri ve ısıl işlem kullanılarak işlenmiş ana çekiç bileşenleri
Şartname
| Üfleme borulu ucu kullanmak için valfsiz 5" çekicin hava dağılımı | ||||
| Ürün yapısı | Bölüm tanımı | Ağırlık (kg) | Parça Numarası | |
 |
1 | En İyi Alt | 13.7 | QL50-01 |
| 2 | Top Sub'un “O” Halkası | 0,015 | QL50-02 | |
| 3 | koparma halkası | 0,15 | QL50-03 | |
| 4 | çek valf | 1 | QL50-04 | |
| 5 | Bahar | 0.1 | QL50-05 | |
| 6 | Sıkıştırma Tamponu | 0.1 | QL50-06 | |
| 7 | Hava Dağıtıcı | 3.5 | QL50-07 | |
| 8 | İç Silindir | 4.2 | QL50-08 | |
| 9 | Piston | 19 | QL50-09 | |
| 10 | Dış Silindir | 24.6 | QL50-10 | |
| 11 | Kılavuzlu Kılıf | 0.9 | QL50-11 | |
| 12 | Durdurma Halkasının "O" Halkası | 0.01 | QL50-12 | |
| 13 | Durdurma halkası | 0.4 | QL50-13 | |
| 14 | Sürücü Aynası | 4.6 | QL50-14 | |
| 15 | Matkap ucu | QL50-15 | ||
|
Ürün özellikleri:Valfsiz hava dağıtım çekici, daha güvenilir İyi sızdırmazlık, su yok ve su delmede kırıcıya giren kırpıntılar var. Başvuru:Tüm çalışma koşullarında kullanılabilir, örtü üstü ve su kuyusu sondaj projelerinde yüksek performans. |
||||
|
Teknik parametreler |
|||||||
|
Uzunluk (bit olmadan) |
Ağırlık(Bit olmadan) |
Dış çapı |
Bit Şaftı |
Delik aralığı |
Bağlantı Dişi (üst alt sondaj borusu) |
||
|
1156mm |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Kayıt API3 1/2" Kayıt |
||
|
Çalışma Basıncı |
17bar'da darbe oranı (referans) |
Önerilen hız |
Çekme kuvveti önerilir |
Referans Hava tüketimi(m³/dk) |
|||
|
14 bar |
17.2 Bar |
20.7 Bar |
24 bar |
||||
|
10-25Bar |
26Hz |
30-60rpm |
9.5 kN |
12 |
15.4 |
18.7 |
22.3 |
|
Çeşitli Bitlerin Teknik Parametreleri |
||||||||||||
|
Kafa şekli |
Kafa şekli sayısı |
Kafa Çapı (mm) |
parça numarası |
No. x Düğme çapı (mm) |
düğme açısı |
Yıkama deliklerinin sayısı Dia.(mm) |
Ağırlık (kg) |
|||||
|
|
|
|
Gösterge Düğmeleri |
Ön Düğmeler |
||||||||
|
Düz surat |
Dışbükey Yüz |
İçbükey Yüz |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
S: Teslimat şartları nasıl?
A: Ödeme: T/T, L/C, Western Union, peşin %30 mevduat + sevkiyat öncesi %70 bakiye.
S. Min.emir
C: Miktar: 1 adet.
S.Ulaşım
A: DHL/TNT/Fedex ekspres, hava, deniz, tren ile.
S: İndirime ne dersiniz?
C: Fiyat, ürünlere ve sipariş miktarına bağlıdır.
S: Örnek siparişi kabul ediyor musunuz?
C: Evet, elbette, ayrıntılar için lütfen bizimle iletişime geçin.
S: Satış sonrası hizmetiniz nasıl?
C: Bir üretici olarak, tüm sorun ve sorularınız için teşvik edici teknoloji desteği sunuyoruz.Ayrıca, mal iadesini kabul ediyoruz veya
kalite sorunu için değiştirin.
