| Menşe yeri: | ÇIN |
| Marka adı: | MIROC |
| Sertifika: | ISO |
| Model numarası: | QL50 DTH Çekiç |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | tahta tabak |
| Teslim süresi: | 25 gün |
| Ödeme koşulları: | T/T veya L/C |
| Yetenek temini: | ayda 20000 adet |
| Uygulanabilir Endüstriler: | Enerji ve Madencilik | Malzeme: | Karbon çelik |
|---|---|---|---|
| Renk: | Yeşil veya Özelleştirilmiş | Uygulama: | Su kuyusu, Madencilik, Taşocakçılığı |
| Adı: | Dördüncü Çekiç | Kullanımı: | Sondaj |
| Vurgulamak: | Ql50 yüksek basınçlı çekiç,Yeraltı madenciliği yüksek basınçlı çekiç |
||

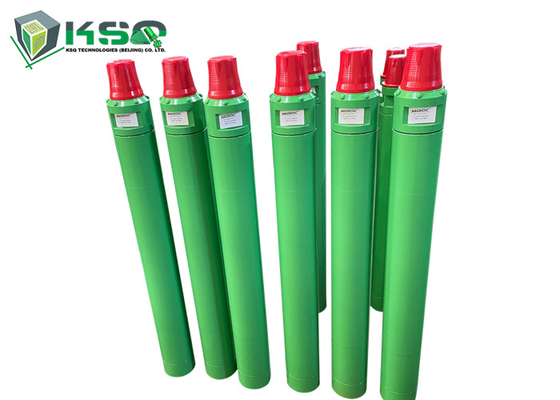

QL50 Yüksek Basınç Çukur Çekici Yeraltı Madencilik Breakout Bench DTH Çekiç Buhranı
Açıklama
DTH çekiçlerinde, kaya delme parçası, kaya delme pistonunun doğrudan vurduğu çubuğun bir devamıdır.Bu, DTH çekiçlerine delik uzunluğundan bağımsız olarak neredeyse sabit bir nüfuz oranı verir.
• Küçük ve orta büyüklükteki sondaj çapları
• Alçak basınç aralığında çalışır, sığ ve orta uzunlukta delik açma kapasitesine sahiptir
| Ürün Adı | DTH Çekici |
| Malzeme | Alaşımlı Çelik ve Tungsten Karbür |
| Kullanımı | Yeraltı madenciliği, su kuyusu, madencilik, taş ocağı vb. |
| Renk | Yeşil ve Diğerleri |
| Isı işleme | Anneal |
| Şank serisi | DHD,COP,MISSION, SD, DHD, BR, QL, BR, CIR vb. |
| Uygulama | Ağır inşaat, Cevher, sondaj, madencilik, petrol ve gaz, taş ocağı |
| Çukur | 60-305mm |
| Boyut | 2/3/4/5/6/7/8/9/10/12/14 inç |
| Avantaj | Yüksek performans ve fabrika fiyatı |
Başvurular
• Yeraltı madenciliği
• Madencilik istasyonları
• Su kuyusu sondajı
Rekabetçi Avantaj
• Yüksek kaliteli çelikten üretilen ve en son CNC makineleri ve ısı işleme kullanılarak işlenen temel çekiç bileşenleri
Spesifikasyon
| Havanın dağıtım 5 "çekiçten havalandırma tüpü ile bit kullanmak için valf olmadan | ||||
| Ürün Yapısı | Parça Tanımı | Ağırlık ((Kg) | Bölüm Numarası | |
 |
1 | En üst alt | 13.7 | QL50-01 |
| 2 | Top Sub'un Halkası | 0.015 | QL50-02 | |
| 3 | Çıkış Halkası | 0.15 | QL50-03 | |
| 4 | Kontrol Valfı | 1 | QL50-04 | |
| 5 | Bahar | 0.1 | QL50-05 | |
| 6 | Sıkıştırma tamponu | 0.1 | QL50-06 | |
| 7 | Hava dağıtıcısı | 3.5 | QL50-07 | |
| 8 | İç silindir | 4.2 | QL50-08 | |
| 9 | Piston | 19 | QL50-09 | |
| 10 | Dış Silindir | 24.6 | QL50-10 | |
| 11 | Yönlendirilmiş Kol | 0.9 | QL50-11 | |
| 12 | "Stop Ring'in O"Dozlu Yüzüğü | 0.01 | QL50-12 | |
| 13 | Durun! | 0.4 | QL50-13 | |
| 14 | Chuck'ı götür. | 4.6 | QL50-14 | |
| 15 | Matkabı | QL50-15 | ||
|
Ürün özellikleri:Valfsız hava dağıtım çekici, daha güvenilirGüzel mühürlenme, su sondajlarında çekiciye giren su ve kesikler yok. Uygulama:Tüm çalışma koşulları için kullanılabilir, aşırı yük ve su kuyusu sondaj projesinde yüksek performans. |
||||
|
Teknik parametreler |
|||||||
|
Uzunluk ((Bit olmadan) |
Ağırlık ((çakıl olmadan) |
Dış çapı |
Bit Shank |
Delik aralığı |
Bağlantı iğnesi (üst alt delme borusu) |
||
|
1156mm |
73.0kg |
φ125mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
|
Çalışma Baskısı |
17 bar'daki çarpma hızı (referans) |
Tavsiye edilen hız |
Çekme gücü tavsiye edilir. |
Referans Hava tüketimi ((m3/dakika) |
|||
|
14Bar |
17.2Bar |
20.7Bar |
24Bar |
||||
|
10-25Bar |
26Hz |
30-60 rpm |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
|
Çeşitli bitlerin teknik parametreleri |
||||||||||||
|
Baş şekli |
Baş şeklinin sayısı |
Baş çapı (mm) |
Bölüm No. |
No. x Düğme çapı (mm) |
Düğme açısı |
Çöpe açılan deliklerin sayısı Dia. ((mm) |
Ağırlık (kg) |
|||||
|
|
|
|
Ölçüm Düğmeleri |
Ön Düğmeler |
||||||||
|
Düz yüz |
Çemberli yüz |
Konkaf Yüz |
||||||||||
|
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
|
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
|
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
|
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
|
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
S: Teslimat şartlarına ne dersiniz?
A: Ödeme:T / T, L / C, Western Union, % 30 avans +% 70 nakliye öncesi bakiye.
Q. Min. sipariş
A: miktarı: 1 adet.
Q.Taşıma
A: DHL/TNT/Fedex ekspres, hava, deniz, tren yoluyla.
F: İndirim nasıl?
A: Fiyat ürünlere ve sipariş miktarına göre belirlenir.
S: Örnek siparişini kabul ediyor musunuz?
Cevap: Evet, lütfen ayrıntılar için bizimle iletişime geçin.
S: Satış sonrası hizmetiniz nasıl?
A: Bir üretici olarak, tüm sorunlar ve sorular için teknoloji desteği sunarız.
Kalite sorunu için değiştirin.
