Menşe yeri: | Shan Dong, Çin (Anakara) |
Marka adı: | MIROC |
Sertifika: | API |
Model numarası: | DTH380, uzunluk 1550mm, diş API 4 1/2 " |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | negotiation |
Ambalaj bilgileri: | Karton veya ahşap kutu |
Teslim süresi: | 1-20 gün |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | ayda 8000 adet |
Tip: | DTH çekiçleri ve uçları | Malzeme: | Tungsten Karbür / YK05 |
---|---|---|---|
İşleme: | CNC frezeleme ve tescilli ısıl işlem | Renk: | mavi, altın vb |
Etki/dk: | 860-1510 | Uç Uç: | Numa100, Numa120, SD8 , SD10 |
Vurgulamak: | delik çekiç,Delik çekiç |

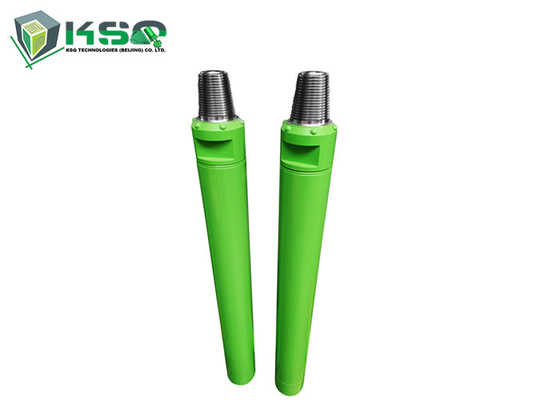

CNC Freze Tescilli Isıl İşlem DTH Çekiçler DHD340 Shank
DTH delmede, kaya delme ucu, kaya delici pistonunun doğrudan çarptığı şaftın bir devamıdır.Piston, matkap ucu ile doğrudan temas halinde olduğu için çok az enerji kaybı olur.Bu, DTH delme işlemine, delik uzunluğundan bağımsız olarak neredeyse sabit bir penetrasyon hızı sağlar.
DTH uçları, karşılık gelen çekiçleriyle eşleştirilir (delik çapı ve yiv konfigürasyonu delinerek).Müşteriler, DTH uçlarını, tungsten karbür uç profilini (küresel, balistik vb.), yüz profilini (düz yüzey, içbükey, dışbükey, vb.) ve boşaltma deliklerini değiştirmek gibi çeşitli şekillerde özelleştirebilir.
• Orta ila büyük boy delme çapları
• Yüksek basınç aralığında çalışır, derin delik uzunlukları delebilir
DTH Bit Uygulamaları
• Yeraltı madenciliği
• Tünel açma
• Taş ocağı tezgah operasyonları
Rekabet avantajı
• Yüksek kaliteli tungsten karbür uçlar
• Yüksek kaliteli çelikten üretilmiş ve son teknoloji CNC makineleri ve ısıl işlem kullanılarak işlenmiş uç gövdeleri
DTH Bitlerinin Spesifikasyonu
Ürün Kodu ve Kısa açıklama |
Kızarma delikler |
Çap (mm) |
Ağırlık (kilogram) |
Gösterge Düğmeleri (No.x mm) |
Ön Düğmeler (No. x mm) |
DTH Çekiç |
DTH65PQ |
1 |
68 - 72 |
1.5 |
4x12 |
3x12 |
DTH65 |
DTH75PQ |
3 |
75 - 77 |
2.4 |
5x12 |
3x12 |
DTH70 |
DTH76PQ |
2 |
76 - 78 |
2.5 |
5x12 |
3x12 |
DTH76 |
DTH76-78 |
2 |
78 - 82 |
2.6 |
5x12 |
3x12 |
DTH76 |
DTH80PQ |
3 |
82 - 84 |
3 |
5x12 |
6x12 |
DTH80, DTH80X |
DTH90A |
3 |
90 - 95 |
3.6 |
6x14 |
4x12 |
DTH80, DTH80X |
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
6x12 |
4x12 |
DTH80XD |
DTH80-II-80 |
3 |
80 - 82 |
3 |
5x12 |
4x12 |
DTH80-II |
DTH90B |
3 |
90 - 95 |
3.8 |
6x14 |
4x12 |
DTH90, DTH90-I |
DTH90T1 |
2 |
90 - 95 |
3.6 |
6x14 |
1x12, 3x12 |
DTH90, DTH90-I |
DTH90T2 |
2 |
90 - 95 |
3.8 |
6x14 |
4x12 |
DTH90, DTH90-I |
DTH90T3J |
3 |
90 - 95 |
3.6 |
6x14 |
4x12 |
DTH90, DTH90-I |
DTH Hammer Teknik Kılavuzu
Alçak basınç DTH Çekiç |
Ürün Kodu ve Kısa Tanım |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Baskı yapmak (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dak) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61,2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4.5 |
75 |
≥800 |
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5.5 |
85 |
≥800 |
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5.5 |
120 |
≥820 |
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19.5 |
420 |
≥790 |
Orta Baskı yapmak DTH Çekiç |
Ürün Kodu ve Kısa Tanım |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Baskı yapmak (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dak) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
Yüksek basınç DTH Çekiç |
Ürün Kodu ve Kısa Tanım |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Baskı yapmak (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dak) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14.2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3.5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6.5 - 18 |
700 |
810 - 1500 |
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4,5 - 18 |
800 |
840 - 1500 |
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8,5 - 25 |
822 |
820 - 1475 |
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
Verimli Yüksek Baskı yapmak DTH Çekiç |
Ürün Kodu ve Kısa Tanım |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Baskı yapmak (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dak) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6.8 - 20 |
980 |
860 - 1610 |
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
1100 - 1350 |
