Menşe yeri: | Shan Dong, Çin (Anakara) |
Marka adı: | MIROC |
Sertifika: | GB / API / ISO |
Model numarası: | RE DTH çekiç ve uçları |
Min sipariş miktarı: | 1 adet |
---|---|
Fiyat: | negotiation |
Ambalaj bilgileri: | Karton veya ahşap kutu |
Teslim süresi: | 1-20 gün |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | ayda 8000 adet |
Tip: | DTH çekiçleri ve bitleri | Malzeme: | Karbür |
---|---|---|---|
İşleme: | Isı tedavisi | Renk: | Mavi, Altın vb. |
Darbe/dk: | <=860 | uç sapı: | RE054, RE140, RE052, RE547 |
Vurgulamak: | down the hole drilling tools,delik çekiç |

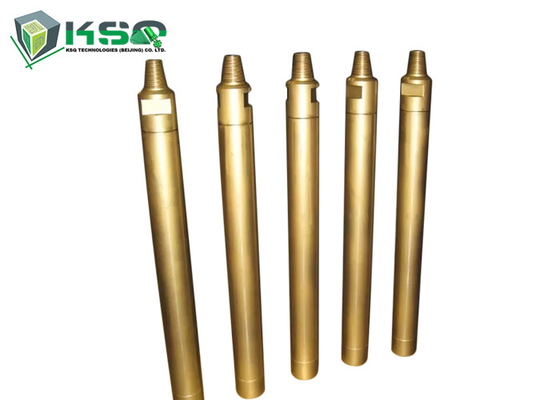

5" RE040 / RE542 / RE545 Ters Dolaşımlı Kuyu İçi Çekiç DTH Çekiç Ve Uçlar
DTH delmede, kaya delme ucu, kaya delme pistonunun doğrudan vurduğu şaftın bir devamıdır.Piston matkap ucu ile doğrudan temas halinde olduğu için çok az enerji kaybı olur.Bu, DTH sondajına delik uzunluğundan bağımsız olarak neredeyse sabit bir penetrasyon oranı verir.
DTH uçları karşılık gelen çekiçlerle eşleştirilir (delme deliği çapı ve yiv konfigürasyonu ile).Müşteriler, DTH uçlarını tungsten karbür uç profilini (küresel, balistik vb.), yüz profilini (düz yüzey, içbükey, dışbükey vb.) ve boşaltma deliklerini değiştirmek gibi çeşitli şekillerde özelleştirebilir.
• Orta ve büyük boyutlu delme çapları
• Yüksek basınç aralığında çalışır, uzunlamasına derin delikler açabilir
DTH Bit Uygulamaları
• Yeraltı madenciliği
• Tünel açma
• Taş ocağı tezgah operasyonları
DTH Bitlerinin Özellikleri
Ürün Kodu ve Kısa açıklama |
Yıkama Delikleri |
Çap (mm) |
Ağırlık (kilogram) |
Gösterge Düğmeleri (No.x mm) |
Ön Düğmeler (No. x mm) |
DTH Çekici |
DTH65PQ |
1 |
68 - 72 |
1.5 |
4x12 |
3x12 |
DTH65 |
DTH75PQ |
3 |
75 - 77 |
2.4 |
5x12 |
3x12 |
DTH70 |
DTH76PQ |
2 |
76 - 78 |
2.5 |
5x12 |
3x12 |
DTH76 |
DTH76-78 |
2 |
78 - 82 |
2.6 |
5x12 |
3x12 |
DTH76 |
DTH80PQ |
3 |
82 - 84 |
3 |
5x12 |
6x12 |
DTH80, DTH80X |
DTH90A |
3 |
90 - 95 |
3.6 |
6x14 |
4x12 |
DTH80, DTH80X |
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
6x12 |
4x12 |
DTH80XD |
DTH80-II-80 |
3 |
80 - 82 |
3 |
5x12 |
4x12 |
DTH80-II |
DTH90B |
3 |
90 - 95 |
3.8 |
6x14 |
4x12 |
DTH90, DTH90-I |
DTH90T1 |
2 |
90 - 95 |
3.6 |
6x14 |
1x12, 3x12 (Küresel) |
DTH90, DTH90-I |
DTH90T2 |
2 |
90 - 95 |
3.8 |
6x14 ( Küresel) |
4 x 12 (Küresel) |
DTH90, DTH90-I |
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 x 14 (Balistik) |
4 x 12 (Balistik) |
DTH90, DTH90-I |
DTH Hammer Teknik Kılavuzu
Alçak basınç DTH Çekici |
Ürün Kodu ve Kısa Açıklama |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
Orta Basınç DTH Çekici |
Ürün Kodu ve Kısa Açıklama |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
Yüksek basınç DTH Çekici |
Ürün Kodu ve Kısa Açıklama |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14.2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
Verimli Yüksek Basınç DTH Çekiç |
Ürün Kodu ve Kısa Açıklama |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6.8 - 20 |
980 |
860 - 1610 |
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9.6 - 24.8 |
1870 |
1100 - 1350 |
Vasıtasıyla Tersi Dolaşım DTHÇekiç |
Ürün Kodu ve Kısa Açıklama |
sondaj Çap (mm) |
Çekiç Uzunluk (mm) |
Harici Çap (mm) |
Çalışma Basınç (Mpa) |
Hava Tüketim (m3/dk) |
tork (Nm) |
Etki Sıklık (n/dk) |
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4.2 - 11.7 |
475 |
≥800 |
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5.7 - 14.2 |
600 |
≥800 |
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6.5 - 19.3 |
791 |
810 - 1200 |
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
