Name: T73-130mm/R38-76mm Kendinden Delme Ankraj Civata Matkap Ucu
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: T73-130mm/R38-76mm
Price: 508.50 USD
Availability: InStock

Ana sayfa Ürünler Kaya Delme araçları

T73-130mm/R38-76mm Kendinden Delme Ankraj Civata Matkap Ucu

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	MIROC
Sertifika:	ISO
Model numarası:	T73-130mm/R38-76mm

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Teslim süresi:	20-30
Yetenek temini:	3000

İletişim

Detaylı ürün tanımı

Malzeme:	Yüksek mukavemetli alaşım çelik	Çap(mm):	42/51//76/90/100/110/115/130/150/160/180/200
İplik:	Sol/sağ	Şartname:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Yüzey işleme:	Sıcak Daldırma Galvanizli	Öğe:	kendi kendine delen ankraj çubuğu
Vurgulamak:	kendinden delme ankraj civata ucu , T73-130mm kaya matkap ucu , R38-76mm ankraj civata matkabı

T73-130mm/R38-76mm Kendiliğinden delme Anchor Bolt Drill Bit

Ürün Tanımı

Kendi kendine delme çapaları, gevşek ve kırık toprağı delmek zor olan deliklerin sorunlarını aşabilir.

T73 kendiliğinden hareket eden vida, demirleme etkisini elde etmek için sondaj yaparken katmanlama için bir katmanlama makinesine bağlanabilir.İnşaat verimliliği sıradan boş vidalardan daha yüksektir, ve kırık ve şekillendirilmesi zor çevre kayaları için uygundur.
İnşaat sırasında, inşaat verimliliğini büyük ölçüde artırabilen, inşaat süresini kısaltabilen ve projenin genel maliyetini azaltabilen kaplama duvarı korumasına gerek yoktur.
Çürük bult gövdesinin bağlantı kolları ile keyfi olarak kesilmesi ve uzatılması mümkündür. Bu nedenle, kendi kendine hareket eden bult, büyük ekipmanın giremediği dar alanda da inşa edilebilir.
Geleneksel matkap borusu ile karşılaştırıldığında, T73 kendi kendine hareket eden vidalar çeşitli matkap parçalarıyla donatılmıştır.İnşaat sırasında farklı kaya katmanlarının ve toprağın özelliklerine göre seçilebilir, bu da sondaj verimliliğini artırabilir.

Özellikleri

Üstün kendi kendini delme boş demir bultunu benimsiyor, genel bult güçlü bir güce sahiptir.
Uygulama alanı geniş
İşlem için kullanışlı.

Çürük Çapa Çubuğu

Boyut	Dış Güneş.	İçerideki Diya.	Son yük (kN)	Verim yükü (kN)	Ağırlık (Kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

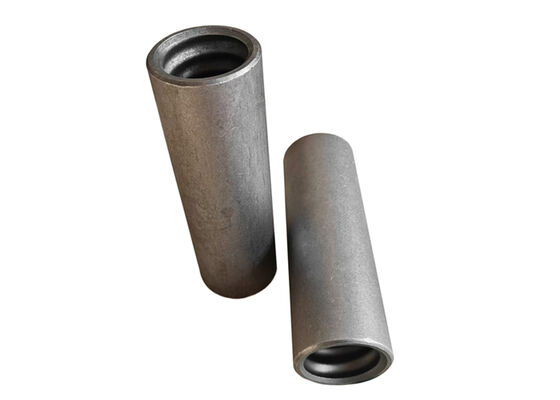

Birleştiriciler

Boyut	Dış Güneş.	Uzunluk (mm)	Ağırlık (Kg/pc)	Not:
SST73	89	235	3.82	Kaplama yapısı ile
	95	245	5.70

Küresel Yaka Fındığı

Boyut	Anahtar Boyutu (mm)	Uzunluk (mm)	Ağırlık (Kg/pc)
SET73	95	70	1.90

Düz plaka

Boyut	Boyutlar (mm)	Kalınlık (mm)	Hole Dia.	Ağırlık (Kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Merkezi

Boyut	Dış Güneş.	Uzunluk (mm)	Ağırlık (Kg/pc)
SET73	130	65	1.08

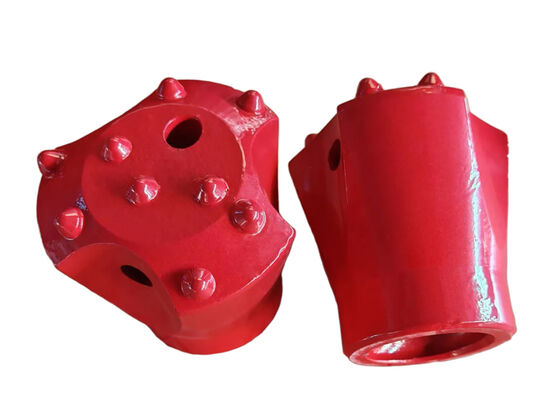

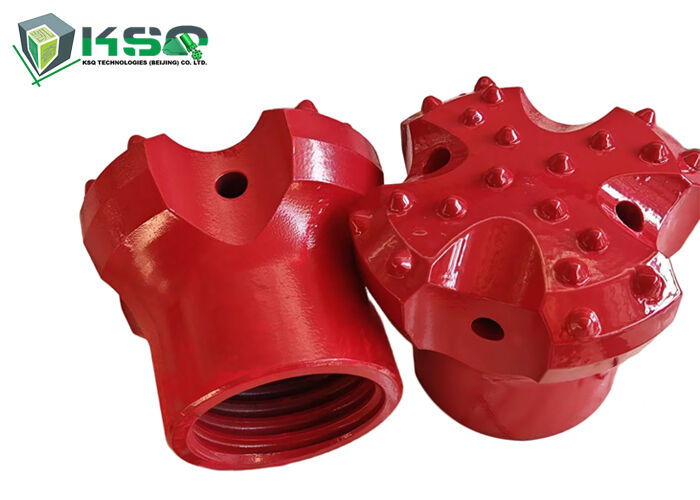

Matkabı

Boyut	Dış Güneş.	Ağırlık (Kg/pc)	Uygulama Alanı (Öneriler)
EX			Kum, dolgu, çakıl
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Mermerler, çamur taşları, çamur taşları gibi daha yumuşak çökeltilmiş kayalar
SST73/130	130	4.00
Clay Bit			Kil, yumuşak toprak, mermer, gevşek kum veya çakıl
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Hava koşullarına bağlı kaya, taş duvarlar, enkaz
SST73/130	130	4.70

1. Borma hazırlığı

Borma açısı, uzunluğu, çamurun karışım oranı ve sondaj bitlerinin seçimi kaya oluşumuna göre belirlenmelidir.Dağ matkabının sondaj açısını arazi ve jeolojik koşullara göre ayarlayın.

2. Borlama ve yapıştırma

Kendiliğinden delme demir çubukları uzun olduğunda ve birbirine bağlanması gerektiğinde, matkap demir çubuğunun ilk bölümünün ön ucuna yerleştirilmelidir.ve çubuk gövdesinin kuyruğu ucu döner çöp adaptörü aracılığıyla karıştırma makinesine bağlanmalıdırBorma sırasında, yapıştırma yapılır ve çamur, kaya kütlesini pekiştirmek ve derin sabit kaya kütlesinde kalmak için çukurun içine ve kaya kütlesinin çatlaklarına basılır.ve çamur sertleştikçe istikrarlı katmanla birbirine bağlanır..

3Çapa çubuğu bağlantısı uzunluğu

Çapa çubuğunun ilk bölümünde 30cm kaldığında, sondajı durdurun, çapa çubuğunun önceki bölümünün kuyruğuna yapay yağlayıcı ile bir bağlantı kolunu koyun.ve sonra demir çubuğunun ikinci bölümünü bağlayınSonunda, demir çubuğu en az 10 cm açıkta bırakılır.kemerli destek plaka ve top fındığı kurmak için uygun.

4Çekme testi.

Kendi kendine hareket eden çemberin yapımından sonra, çemberin çekim kuvveti tasarım değerine uyduğunu kontrol etmek için çekim kuvveti değeri testi yapılmalıdır.Operasyon alanındaki her 300 vida için, Yapı etkisinin beklenen gereksinimleri karşıladığından emin olmak için çekim gücü testi için en az 3 cıvata rastgele kontrol edilmelidir. Yukarıdaki, çakıl katmanını geçen tünelin nasıl destekleneceği sorusunun cevabıdır.Zengin başarılı destekleyici vakalar ve zengin inşaat vaka doğrulama ile destekleyici malzemeler kabul etmek gerekir.

KSQ tarafından üretilen Self-Drilling Anchor bultları birçok tünel uygulama durumuna sahiptir ve müşterilere tam bir çözüm seti sunabilir.
