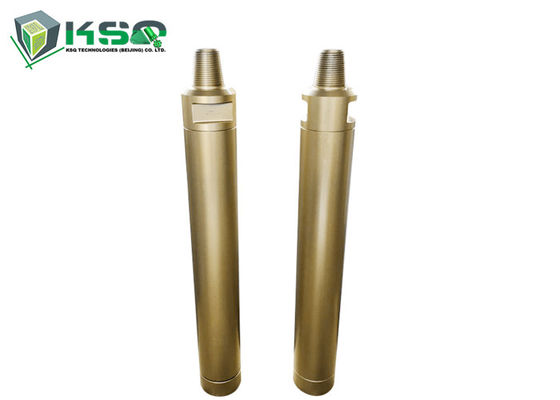

QL80 COP84 DHD380 M80 SD8 DTH Çekiçler, Yüksek Basınçlı maden çekici 8.0''
DTH çekiçlerde, kaya delme ucu, kaya delici pistonunun doğrudan çarptığı şaftın bir devamıdır.Piston, matkap ucu ile doğrudan temas halinde olduğu için çok az enerji kaybı olur.Bu, DTH çekiçlerine delik uzunluğundan bağımsız olarak neredeyse sabit bir penetrasyon hızı sağlar.
Temel Bilgiler
| Öğeler |
Yedek Parçalar |
| 1 |
Üst alt |
| 2 |
Üst alt O-ring |
| 3 |
Koparma Yüzüğü |
| 4 |
Çek Valf |
| 5 |
Bahar |
| 6 |
Sıkıştırma Tamponu |
| 7 |
Hava Dağıtıcı |
| 8 |
İç silindir |
| 9 |
Piston |
| 10 |
Dış silindir |
| 11 |
Kılavuz kol |
| 12 |
Durdurma halkasının O-ringi |
| 13 |
Durdurma halkası |
| 14 |
koparma halkası |
| 15 |
Sürücü yığını |
| 16 |
Matkap ucu |
COP84/ DHD380 Çekiç Spesifikasyonu:
| Delme Çapı (mm) |
Uçsuz Çekiç Uzunluğu(mm) |
Dış Çap (mm) |
Bitsiz Ağırlık(kg) |
| φ195-φ254 |
1492 |
180mm |
188 |
| Çalışma Basıncı (Mpa) |
Hava Tüketimi(m³/dk) |
| 1.5-3.0 Mpa |
1.0Mpa: 15 m³/dk |
1.8Mpa: 26 m³/dk |
2.4Mpa: 34 m³/dk |
| 17 barda darbe oranı |
Önerilen Dönme Hızı |
Bağlantı Çubuğu Dişi |
Uç Uç |
| 27HZ |
20-30 dev/dak. |
API 4 1/2'' Kayıt |
COP84/DHD380 |
Uygulamalar
1. maden ve taş ocağı
2. delme ve patlatma çalışmaları için yol yapımı
3. su kuyusu sondajı
4. eğim koruması
KSQ ile İlgili Kaya Delme Araçları:
(1) Entegre Matkap Çubuğu– Şaft H19 x 108mm ve H22 108mm.
(2) Konik Kaya Delme Aletleri- keski ucu, çapraz uç, düğme ucu, konik matkap çubuğu 7, 11, 12 derece
(3) Dişli Kaya Delme Aletleri- düğme ucu, geri çekme düğmesi ucu, bırakma merkezi düğmesi ucu, kubbe ucu, raybalama ucu, uzatma çubuğu, MF-Rod, R25, R28, R32, R38, T38, T45, T51, ST58, ST68 dişli bağlantı manşonu.
(4) Sap Adaptörleri (Çarpıcı Çubuklar)- Atlas Copco, Furukawa, Gardner Genver, Ingersoll Rand vb. ile eşdeğerdir.
(5) Delikten aşağı (DTH) Uçlar ve Çekiçler- 3'', 4'', 5'', 6'', 8'' çekiç ve DTH düğme ucu.
Diğer ürünler: Tricone uçları, PDC uçları, kendiliğinden delen içi boş ankraj çubuğu vb.
